איך בוחרים ממיר תדר למפעל

בחירה של ממיר תדר לא נופלת על ה-kW של המנוע – היא נופלת על סוג העומס, על תנאי הארון ועל אורך הכבל למנוע. זו הנקודה שבה רוב טעויות ה-Sizing מתחילות, ובה גם נוצרות ההשבתות שחוזרות בקיץ, ההתחממויות והתקלות ה"מסתוריות" שאף אחד לא מצליח לשחזר. הבחירה הנכונה מתורגמת ישירות לפחות השבתות, חיסכון באנרגיה ושילוב חלק עם מערכת הבקרה.

המדריך הזה נכתב עבור אנשי אחזקה, חשמלאים מוסמכים, אינטגרטורים של מערכות אוטומציה, מנהלי מפעל ואנשי רכש – כלומר מי שצריך להחליט איזה רכיב באמת מתאים למערכת, ולא להסתמך על הכלל של "לקחת אותו הספק". לאורך המאמר נשתמש במונחים שמתחלפים בשטח – ווסת מהירות, VFD ו-frequency converter תעשייתי – ונסביר מתי הם אותו דבר ומתי לא.

מה תקבלו כאן בפועל – צ'ק-ליסט נתונים שצריך לקחת מלוחית המנוע, חמישה צעדי Sizing, טבלת השוואה בין VFD לשליטת מנוע לבין ממיר תדר לרשת, מפת תקלות נפוצות לפי סימפטום, ושאלות נפוצות. בסוף המאמר יש טופס אפיון קצר שאפשר להעתיק ולשלוח אלינו בגלעוז אלקטרוניקה לצורך התאמה או ייעוץ, בלי התחייבות.

תוכן עניינים

1. מהו ממיר תדר (VFD) ולמה משתמשים בו בתעשייה
2. איך ממיר תדר עובד בפועל (AC-DC-AC) ומה זה אומר לתחזוקה
3. מה ההבדל בין ממיר תדר, ווסת מהירות ו-VFD – זה אותו דבר
4. מהו frequency converter תעשייתי (ממיר תדר לרשת) ומתי צריך אותו
5. טבלת השוואה – VFD לשליטת מנוע מול frequency converter תעשייתי
6. איך בוחרים ממיר תדר לפי סוג העומס (משאבה/מאוורר/מסוע/מדחס)
7. איזה נתונים צריך לקחת מלוחית הזיהוי של המנוע לפני שקונים VFD
8. איך מחשבים גודל (Sizing) של ממיר תדר בצורה נכונה
9. האם אפשר להפעיל מנוע חד-פאזי עם ממיר תדר
10. האם אפשר להזין ממיר תדר מחד-פאזי ולהוציא תלת-פאזי
11. מה צריך לדעת על כבלים ארוכים בין VFD למנוע
12. מהן ההגנות החשובות בממיר תדר (Overload, Overvoltage, Undervoltage, Thermal)
13. איך מגדירים Ramp Up ו-Ramp Down בלי לגרום לתקלות
14. האם ממיר תדר באמת חוסך באנרגיה ובאילו יישומים החיסכון הכי גדול
15. גרף טקסטואלי – צריכת אנרגיה יחסית מול מהירות מנוע במאוורר או משאבה
16. איך ממיר תדר משפר תהליך ייצור (בקרה, יציבות, פחות שחיקה)
17. מהן התקלות הכי נפוצות בממיר תדר ומה עושים כשיש Fault
18. איך מטפלים בהרמוניות והפרעות (EMI/EMC) שממיר תדר יכול ליצור
19. איזה פרוטוקולי תקשורת ובקרה כדאי לחפש (שליטה מ-PLC, סט פוינט, פידבק)
20. מה חשוב לבדוק בהתקנה בארון חשמל (אוורור, מרחקים, אבק, חום)
21. תרשים טקסטואלי – אזורי תקלות לפי Ramp קצר מדי או ארוך מדי
22. תרשים טקסטואלי – השפעת אורך כבל מנוע על סיכון להפרעות
23. איך לבחור ספק או פתרון לממיר תדר כדי לצמצם השבתות
24. צ'ק-ליסט אפיון להעתקה למייל לפני הצעת מחיר

מוצרים נבחרים

מהו ממיר תדר (VFD) ולמה משתמשים בו בתעשייה

ממיר תדר (VFD) הוא בקר אלקטרוני ששולט במהירות ובמומנט של מנוע AC על ידי שינוי תדר ומתח ההזנה. במקום להריץ מנוע במהירות קבועה שנקבעת על ידי תדר הרשת, ה-VFD מאפשר לכוונן את המהירות לפי צרכי התהליך.

ארבע התועלות המרכזיות של ווסת מהירות למנוע הן:

1. שליטה במהירות מנוע AC ברמת דיוק וחזרתיות גבוהה, מה שמשפר את איכות המוצר בתהליכי ייצור רגישים.

2. התנעה רכה שמפחיתה את עומסי השיא על הרשת ועל המערכת המכנית ברגע ההתנעה.

3. חיסכון באנרגיה, במיוחד ביישומי משאבות ומאווררים, כאשר מורידים מהירות במקום לחנוק זרימה.

4. פחות שחיקה מכנית, כי אין "מכות" חדות בהתנעה ובעצירה.

דוגמאות יישום נפוצות – משאבה בקו מים, מאוורר במערכת אוורור, מסוע בקו אריזה, מערבל בתהליך כימי ומדחס אוויר. בכל אחד מהם הצורך במהירות משתנה או בהתנעה מבוקרת מצדיק שימוש בממיר תדר.

איך ממיר תדר עובד בפועל (AC-DC-AC) ומה זה אומר לתחזוקה

ברוב הדגמים ממיר תדר עובד בשלושה שלבים. תחילה מיישר (rectifier) ממיר את ה-AC מהרשת ל-DC. אחר כך ה-DC Bus מייצב את המתח ומאגר אנרגיה בקבלים. לבסוף האינוורטר יוצר מחדש AC בתדר ובמתח משתנים לפי סט-פוינט. המשמעות היא שהיציאה למנוע אינה סינוס נקי כמו ברשת, וזה משפיע ישירות על בחירת כבלים, הארקה וסינון EMI/EMC.

מבחינת אחזקה, שלושת השלבים האלה רגישים לחום ולסביבה. נקודות התחזוקה שקובעות אמינות הן אוורור תקין של הממיר, ניקוי אבק ממאווררים וגופי קירור, הידוק חיבורי כוח ופיקוד, מעקב אחר טמפרטורת הארון וסביבת ההתקנה הכללית. ה-DC Bus והקבלים הם הרכיבים שסובלים ראשונים מחום כרוני, ולכן התנעה רכה (Soft Start) באמצעות VFD לא פוטרת מתחזוקה תרמית שוטפת.

מה זה PWM ולמה זה חשוב למנוע

PWM (אפנון רוחב פולס) היא השיטה שבה האינוורטר "מצייר" גל AC על ידי פולסים מהירים של מתח DC. התוצאה מדמה סינוס אך אינה סינוס נקי, ולכן היא נושאת רכיבי תדר גבוה. הרכיבים האלה הם מקור אפשרי לחימום נוסף במנוע, לרעש אקוסטי, להחזרי מתח בכבל ולהפרעות אלקטרומגנטיות. ככל שהכבל למנוע ארוך יותר, הבעיה מתעצמת. לניתוח כמותי מדויק של PWM ברמת VFD נדרש מחקר נוסף ממקורות ניטרליים.

מה ההבדל בין תדר ומתח ברשת לבין תדר ומתח ביציאת ה-VFD

ברשת התדר קבוע על 50Hz והמתח יציב. ביציאת ה-VFD התדר משתנה לפי סט-פוינט, והמתח משתנה בהתאמה כדי לשמור על יחס נכון מול המנוע. כאן נכנסים מושגי ה-Ramp up ו-Ramp down, שקובעים כמה מהר עולים או יורדים במהירות, וכן בקרת מומנט שמווסתת את כוח הסיבוב. לניסוחים טכניים מדויקים בנושא זה נדרש מחקר נוסף ממקורות ניטרליים.

מה ההבדל בין ממיר תדר, ווסת מהירות ו-VFD – זה אותו דבר

ברוב השימושים למנועים תלת-פאזיים בתעשייה בישראל, התשובה היא כן – ממיר תדר, ווסת מהירות ו-VFD הם מונחים מקבילים לאותו רכיב שמווסת מהירות מנוע AC. חשמלאי, איש אחזקה ואינטגרטור יתכוונו בדרך כלל לאותו דבר.

הסייג החשוב – לעיתים המונח "ממיר תדר" מתבלבל עם ממיר תדר לרשת, כלומר ציוד שמספק תדר יציב לעומסים כלליים ולא לשליטת מהירות במנוע. ההבחנה הזו קריטית כדי לא להזמין מוצר לא נכון, ונרחיב עליה בסעיף הבא.

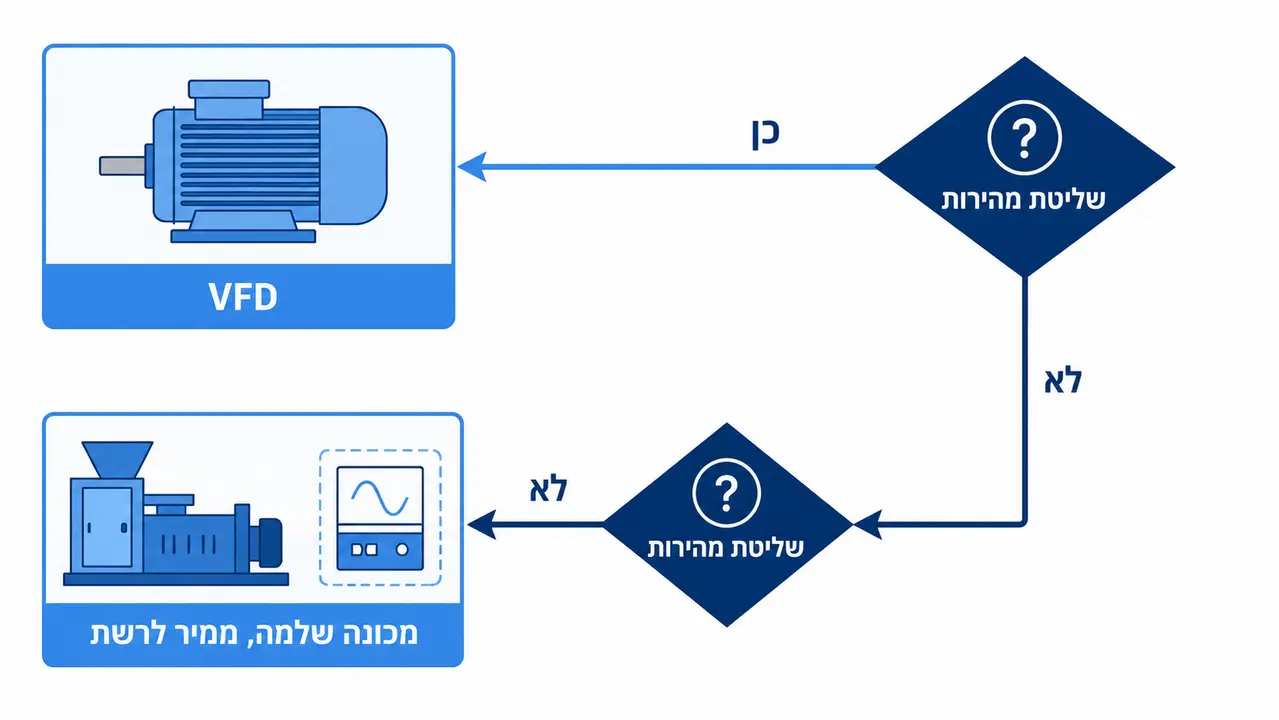

מהו frequency converter תעשייתי (ממיר תדר לרשת) ומתי צריך אותו

frequency converter תעשייתי הוא ממיר שמספק תדר יציב – למשל המרה בין 50Hz ל-60Hz, או אספקת 400Hz – כדי להפעיל ציוד או מערכת שלמה, ולא כדי לשלוט במהירות מנוע יחיד. הצורך עולה כשמפעילים מכונה מיובאת שתוכננה לתדר אחר, ציוד בדיקה, או מערכת עם עומסים שאינם מנוע (אלקטרוניקה, ספקי כוח, גופי חימום, בקרים).

טבלת החלטה קצרה – שתיים-שלוש שאלות שמנתבות לפתרון הנכון:

שאלה	תשובה כן	תשובה לא
האם צריך לשלוט במהירות המנוע	VFD	המשך לשאלה הבאה
האם צריך להזין מכונה שלמה או עומס מעורב בתדר קבוע אחר	frequency converter תעשייתי	בדוק שוב את דרישת היישום
האם העומס כולל אלקטרוניקה רגישה שדורשת גל יציב	frequency converter תעשייתי	ייתכן ש-VFD מספיק

למה VFD למנוע לא תמיד מתאים כממיר תדר לציוד כללי

היציאה של VFD היא PWM בתדר משתנה, ולא גל סינוס יציב. עומסים אלקטרוניים, ספקי כוח וציוד מדידה עלולים לא לסבול טוב את הרכיבים הגבוהים ואת אי-יציבות התדר. בנוסף, ההגנות של VFD מכוונות לפרופיל של מנוע ולא של עומס כללי. לקביעות טכניות מדויקות בנושא נדרש מחקר נוסף ממקורות ניטרליים.

מהו frequency converter תעשייתי (ממיר תדר לרשת) ומתי צריך אותו

טבלת השוואה – VFD לשליטת מנוע מול frequency converter תעשייתי

הטבלה מסכמת את ההבדל המהותי בין שני המוצרים שמתבלבלים ביניהם:

קריטריון	ממיר תדר (VFD) לשליטת מנוע	frequency converter תעשייתי להזנת ציוד
מטרה	שליטה במהירות ומומנט של מנוע	אספקת תדר יציב (50/60/400Hz) לציוד
עומס טיפוסי	מנוע יחיד	עומס כללי או מכונה שלמה
יציאה	PWM בתדר משתנה	תדר יציב לפי יעד
התאמה לתדר רשת אחר	מוגבלת ותלויה ביישום	ייעודית לכך
שיקולי בחירה	סוג עומס, מומנט, בלימה, כבלים, בקרה	תדר יעד, הספק כולל, יציבות גל
טעות נפוצה	לנסות להפעיל מכונה שלמה על VFD שנבחר למנוע יחיד	לבחור דגם בלי לחשב הספק כולל של כל העומסים

איך בוחרים ממיר תדר לפי סוג העומס (משאבה/מאוורר/מסוע/מדחס)

ההבחנה המרכזית היא בין עומס מומנט משתנה לעומס מומנט קבוע או כבד. משאבות ומאווררים הם עומס מומנט משתנה – צריכת המומנט יורדת חדות עם ירידת המהירות, ולכן החיסכון באנרגיה שם הגדול ביותר. מסועים, מערבלים ומדחסים הם עומס מומנט קבוע או כבד, שדורש מומנט גבוה יחסית לאורך כל טווח המהירות.

מה זה אומר בפועל בבחירה:

1. דרישות זרם רגעי (Overload) – עומס כבד דורש מרווח זרם גבוה יותר להתנעה ולעומסי שיא.

2. הצורך בבלימה ונגד בלימה – מסות סיבוביות גבוהות שיורדות מהירות מייצרות אנרגיה שצריך לפזר.

3. בקרת מומנט מול V/f – עומסים דינמיים ומהירות נמוכה עם מומנט דורשים לרוב Vector control ולא בקרת V/f בסיסית.

4. מסוע או מערכת שינוע – ביישומי מסועים יש משמעות לאינרציה ולהתנעות תכופות, שמשפיעות ישירות על בחירת הרמפות, הבלימה וההגנות.

עומס Heavy Duty מול Normal Duty – איך זה משפיע על הגודל

הבחירה נעשית לפי זרם ואוברלואד, לא רק לפי kW. יצרנים מגדירים לדגם דירוג Normal Duty (לרוב אוברלואד נמוך יותר, מתאים למאווררים ומשאבות) ודירוג Heavy Duty (אוברלואד גבוה יותר, למסועים ולעומסים כבדים). דוגמה – מסוע ומאוורר באותו kW נומינלי יכולים לדרוש דגמים שונים לגמרי, כי המסוע צורך זרם התנעה גבוה בהרבה. להגדרות יצרן מדויקות נדרש מחקר נוסף ממקורות ניטרליים.

בקרת V/f מול Vector – מתי חייבים בקרת וקטור

בקרת V/f מספיקה ליישומים פשוטים עם עומס משתנה. בקרת Vector נדרשת כשצריך מומנט גבוה במהירות נמוכה, כשהעומס דינמי או משתנה במהירות, וכשיציבות התהליך קריטית. כלל אצבע פרקטי – אם צריך מומנט גבוה במהירות נמוכה, שקלו בקרת וקטור.

איזה נתונים צריך לקחת מלוחית הזיהוי של המנוע לפני שקונים VFD

לפני כל בחירה של VFD מעתיקים את הנתונים מלוחית הזיהוי של המנוע. רשימת החובה – מתח (V), זרם נקוב (A), הספק (kW או HP), תדר (Hz), סל"ד, מקדם הספק cosφ אם מופיע, סוג חיבור כוכב או משולש, וכן Duty או Service Factor אם מצוין.

למה בחירה לפי kW בלבד היא טעות נפוצה – הזרם הנקוב הוא הפרמטר שקובע את דירוג הממיר, ומנועים באותו kW יכולים להיות בעלי זרם שונה לפי יעילות, מתח וסוג. הנעת מנוע תלת פאזי נכונה מתחילה מהתאמת הזרם, לא ההספק. לכן תמונה של לוחית המנוע שווה יותר משורה של "הספק המנוע".

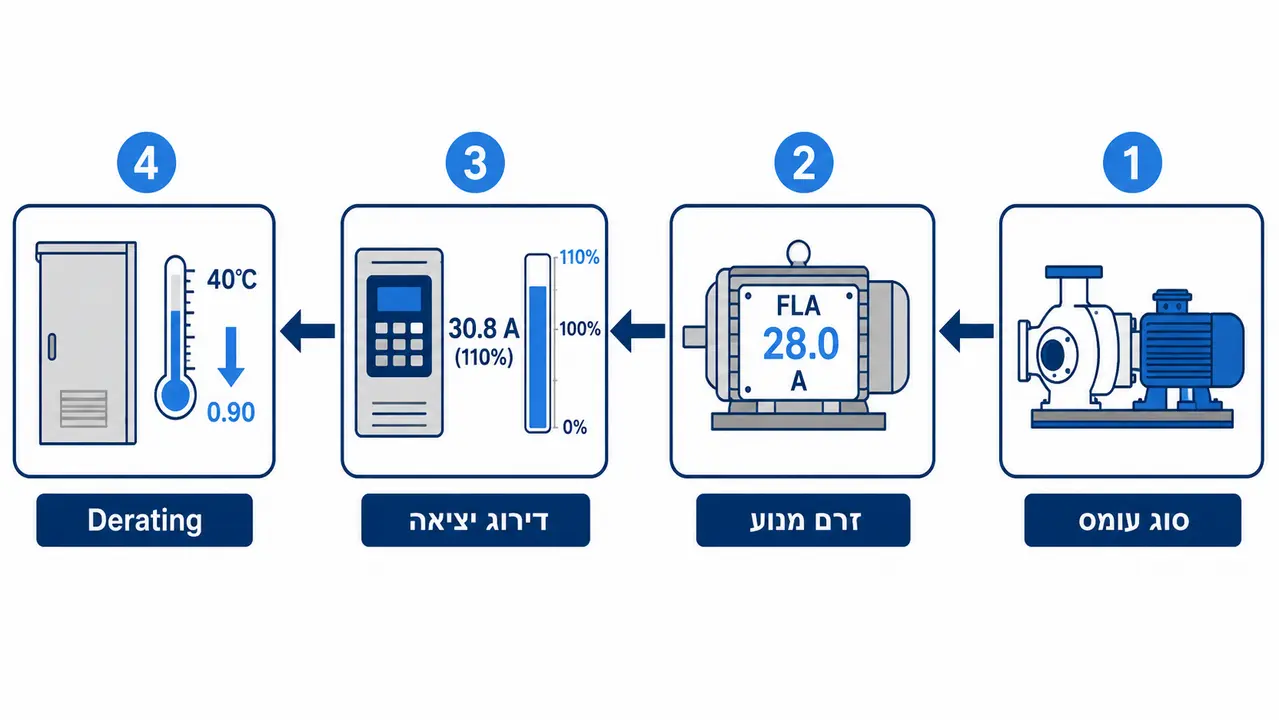

איך מחשבים גודל (Sizing) של ממיר תדר בצורה נכונה

חמישה צעדים לבחירה נכונה, גם למי שאינו מומחה:

1. קובעים את סוג העומס – Normal Duty או Heavy Duty.

2. לוקחים את זרם המנוע מהלוחית (A).

3. מצליבים עם דירוג יציאת הממיר (A) כולל דרישת האוברלואד ליישום.

4. בודקים תנאי סביבה – טמפרטורה, אבק, גובה מעל פני הים וצפיפות הארון – ומחשבים Derating בהתאם.

5. בודקים אילו ממשקי שליטה ותקשורת נדרשים לאינטגרציה עם הבקרה.

אזהרות שחוזרות בשטח – ארון ללא אוורור מספק גורם לניתוקים בקיץ, ומאווררים סתומים באבק גורמים להתחממות ולתקלות תרמיות. Derating טמפרטורה והתקנה בארון הם חלק מהחישוב, לא תוספת אופציונלית.

מתי צריך לעלות דרגה אחת מעל דירוג המנוע

ארבעה מצבים נפוצים שמצדיקים דרגה גבוהה יותר – עומס כבד עם דרישת מומנט התנעה גבוהה, התנעות ועצירות תכופות, טמפרטורת סביבה גבוהה בארון, וכבל ארוך למנוע או מסננים שמוסיפים הפסדים. בכל אחד מהם המרווח מונע ניתוקים חוזרים.

מה המשמעות של Derating בגלל טמפרטורה וארון חשמל

Derating הוא ירידה מכוונת בכושר הממיר בגלל תנאי סביבה, בעיקר חום. ככל שהארון חם וצפוף יותר, הממיר יכול לספק פחות זרם מתמשך בלי להיכנס להגנה תרמית. בפועל זה אומר לבחור דגם עם מרווח, או לשפר את קירור הארון. לטבלאות derating אופייניות נדרש מחקר נוסף ממקורות ניטרליים.

איך מחשבים גודל (Sizing) של ממיר תדר בצורה נכונה

האם אפשר להפעיל מנוע חד-פאזי עם ממיר תדר

התשובה היא תלוי, וזה מורכב. מנועים חד-פאזיים רבים משתמשים בקבל הפעלה או בסליל עזר, ומבנה כזה לא תמיד מסתדר עם יציאת ממיר תדר. התוצאה עלולה להיות חוסר מומנט וחימום יתר. לכן ברוב המפעלים זה פחות מומלץ בלי בדיקה הנדסית מקדימה.

חלופות נפוצות ברמת רעיון – מעבר למנוע תלת-פאזי קטן ששולט בו ווסת מהירות למנוע בצורה נקייה, או שימוש בפתרון ייעודי שתוכנן למנוע חד-פאזי. בכל מקרה, כשמדובר בחיווט מנועים מומלץ להתייעץ עם חשמלאי או טכנאי מוסמך ולפעול לפי הוראות היצרן.

האם אפשר להזין ממיר תדר מחד-פאזי ולהוציא תלת-פאזי

כן, בדגמים מסוימים ובהספקים מסוימים – זהו פתרון נפוץ להנעת מנוע תלת פאזי קטן במקום שבו יש רק הזנה חד-פאזית. אבל חייבים לבדוק שלושה דברים לפני שמזמינים.

ראשית, שהדגם מאשר במפורש כניסת חד-פאזי. שנית, את מגבלת זרם הכניסה, שכן הזנה חד-פאזית מושכת זרם גבוה יותר לאותו הספק. שלישית, לעיתים נדרשת הורדת דירוג של הממיר בעבודה חד-פאזית, כדי לא להעמיס על ה-DC Bus. התאמה לא נכונה כאן מובילה ישר לתקלות מתח והתחממות.

מה צריך לדעת על כבלים ארוכים בין VFD למנוע

כשהמנוע רחוק מהארון, הכבל הופך לגורם מרכזי בתקלות. שלוש הבעיות השכיחות הן החזרי מתח (dv/dt) שמעמיסים על בידוד המנוע, הפרעות אלקטרומגנטיות (EMI/EMC) שמשפיעות על ציוד סמוך, וחימום ומאמצים על בידוד המנוע לאורך זמן.

כללי אצבע איכותניים בלבד – ככל שהכבל ארוך יותר עולה הסיכון, ככל שהמנוע ישן יותר בידודו רגיש יותר, וככל שהסביבה מכילה ציוד רגיש הבעיה חמורה יותר. אין מספר קסם אחד – התכנון תלוי ביצרן, באורך, בסוג הכבל ובסביבה. שימוש בכבל מנוע מסוכך והארקה נכונה הם קו ההגנה הראשון.

מתי צריך מסנן dv/dt או סינוס פילטר

הטריגרים לשקילת מסנן יציאה – כבל ארוך למנוע, מנוע ישן עם בידוד רגיש, סביבה עם ציוד אלקטרוני רגיש, ותקלות חוזרות ללא הסבר. מסנן dv/dt מרכך את החזרי המתח, וסינוס פילטר מקרב את היציאה לגל סינוס. להמלצות אורך וספים מדויקים נדרש מחקר נוסף ממקורות ניטרליים.

טיפים להארקה וסיכוך כדי לצמצם הפרעות

ההנחיות הפרקטיות – להפריד פיזית בין כבלי כוח לכבלי פיקוד ולא להריץ אותם באותו תעלה, להשתמש בכבל מסוכך למנוע ולבצע הארקה 360 מעלות בקצוות לפי הנחיות היצרן, ולוודא נקודת הארקה טובה ורציפה בארון. אם יש הפרעות או תקלות חוזרות בהתקנה, מומלץ לערב תמיכה טכנית ושירות לקוחות כדי לאבחן את מקור ההפרעה לפני שמחליפים רכיבים.

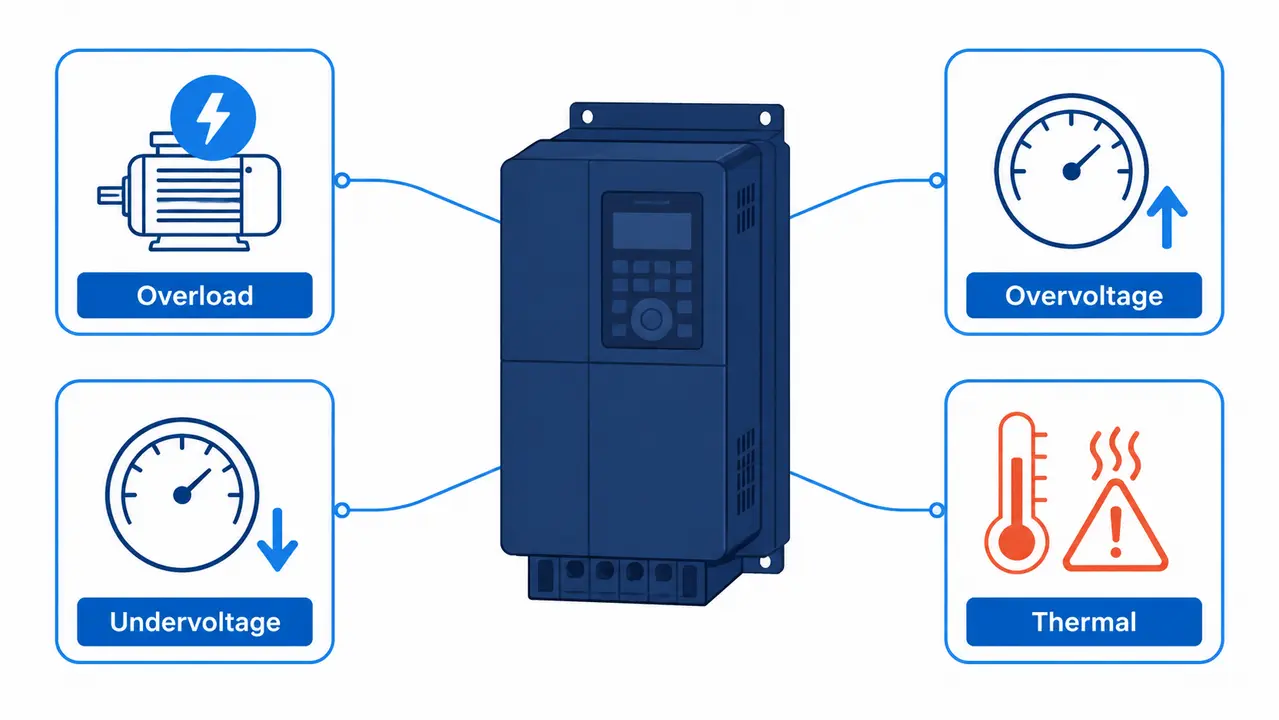

מהן ההגנות החשובות בממיר תדר (Overload, Overvoltage, Undervoltage, Thermal)

ההגנות שומרות על הממיר, על המנוע ועל העומס, וכל אחת מצביעה על בעיה אחרת בשטח:

1. Overload או Overcurrent – עומס יתר, זמן תאוצה קצר מדי או תקיעה מכנית של העומס.

2. Overvoltage – בלימה אגרסיבית מדי או עומס שדוחף אנרגיה חזרה (regeneration).

3. Undervoltage – נפילות במתח ההזנה או בעיית הזנה חד-פאזית לא מתאימה.

4. Overheat או Thermal – אוורור לקוי, אבק על גופי הקירור או טמפרטורת ארון גבוהה.

אילו פרמטרים חייבים להגדיר בהפעלה ראשונית

רשימת חובה בהפעלה ראשונה – נתוני מנוע (V, A, Hz, RPM), זמני רמפה לתאוצה ולבלימה, מגבלות זרם, מצב בקרה (V/f או וקטור), ומקור פקודה (מקלדת, כניסה דיגיטלית או תקשורת). בסיום מבצעים בדיקת כיוון סיבוב ובדיקת חיווי תקלה, כדי לוודא שהמערכת מדווחת נכון.

מהן ההגנות החשובות בממיר תדר (Overload, Overvoltage, Undervoltage, Thermal)

איך מגדירים Ramp Up ו-Ramp Down בלי לגרום לתקלות

זמני הרמפה הם אחד הגורמים הנפוצים ביותר לתקלות. רמפת תאוצה קצרה מדי מכריחה את הממיר לספק זרם גבוה מדי בזמן קצר, ומייצרת Overcurrent. בלימה קצרה מדי גורמת למנוע לפזר אנרגיה חזרה ל-DC Bus מהר מדי, ומייצרת Overvoltage.

שיטת העבודה הנכונה – להתחיל ברמפות שמרניות (ארוכות יחסית), ואז להקשיח אותן בהדרגה תוך ניטור זרמים וקודי תקלה. כך מגיעים לזמן הקצר ביותר שהמערכת מסוגלת לו בלי ליפול. עדיף רמפה קצת ארוכה מדי מאשר ניתוקים חוזרים.

מתי צריך נגד בלימה (Braking Resistor) או יחידת בלימה

הסימנים לצורך בנגד בלימה – הממיר "נופל" ב-Overvoltage בכל בלימה, יש מסה סיבובית גבוהה (מאווררים גדולים, גלגלי תנופה), או ירידות מהירות תכופות ומהירות. הבחירה נעשית לפי מפרט היצרן והספקי הבלימה הנדרשים, ולא לפי ניחוש.

האם ממיר תדר באמת חוסך באנרגיה ובאילו יישומים החיסכון הכי גדול

במשאבות ובמאווררים החיסכון הוא הגדול ביותר. הסיבה פשוטה – צריכת ההספק של עומסים אלה יורדת בקצב חד עם ירידת המהירות, כך שהורדת מהירות קטנה מתורגמת לחיסכון משמעותי. לעומת זאת, לחנוק זרימה בשסתום או בדמפר בזמן שהמנוע ממשיך לרוץ במלוא המהירות מבזבז אנרגיה.

במסועים ובמערבלים החיסכון תלוי תהליך ועומס, ולא תמיד דרמטי, כי מדובר בעומס מומנט קבוע. שם הערך העיקרי הוא בקרת התהליך ופחות שחיקה. התייעלות אנרגטית בתעשייה היא יעד מרכזי, וקיימות תכניות וכלים ממשלתיים בתחום דרך מנהל התייעלות אנרגטית. איפה לרוב רואים ROI מהיר – במשאבות ומאווררים שעובדים שעות רבות בעומס חלקי. לעוד פתרונות להתייעלות במפעל ראו אנרגיה וחסכון.

גרף טקסטואלי – צריכת אנרגיה יחסית מול מהירות מנוע במאוורר או משאבה

הגרף ממחיש את המגמה היחסית בלבד (לא מספרים מוחלטים), ומדוע הורדת מהירות במאוורר או משאבה נותנת חיסכון גדול:

מהירות מנוע (%)	צריכת אנרגיה יחסית (מגמה)
100%	גבוהה מאוד
90%	יורדת בצורה ניכרת
80%	נמוכה משמעותית
70%	נמוכה מאוד
50%	נמוכה דרמטית

הלקח – אפילו ירידה קטנה במהירות ביישומי זרימה מתורגמת לחיסכון בולט, ולכן שם VFD מצדיק את עצמו מהר.

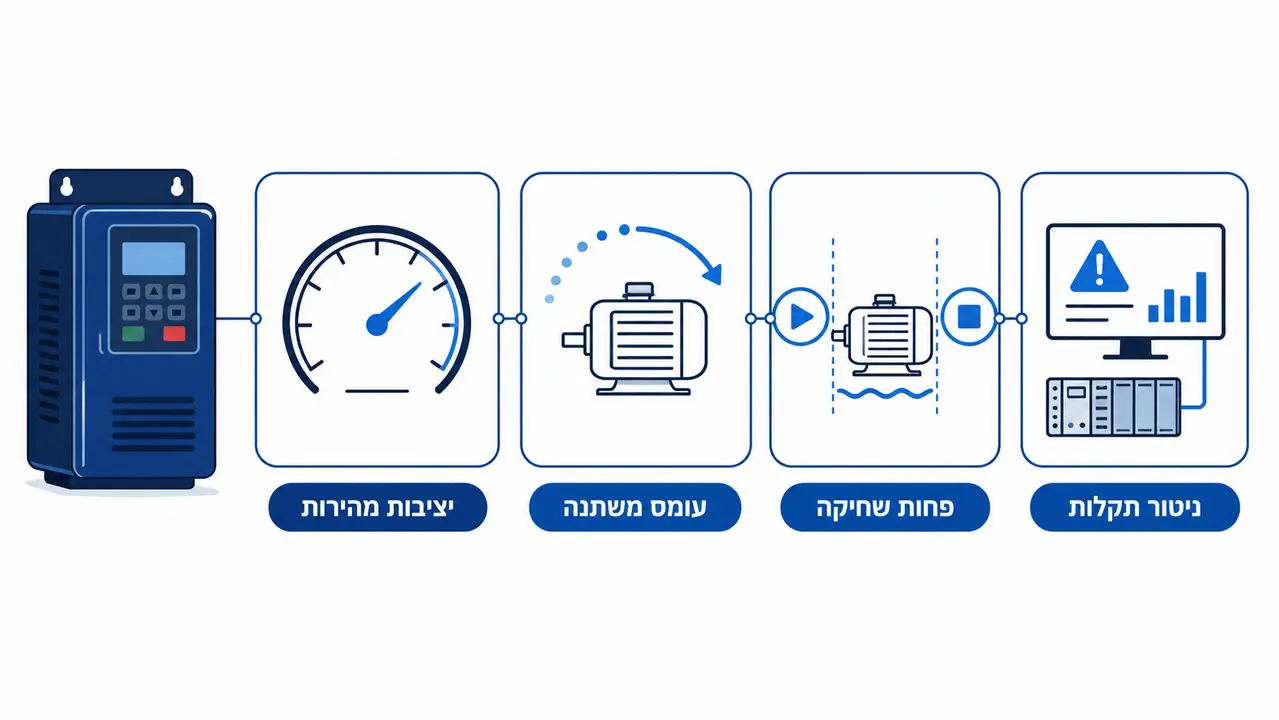

איך ממיר תדר משפר תהליך ייצור (בקרה, יציבות, פחות שחיקה)

מעבר לחיסכון, ממיר תדר משפר את התהליך עצמו בחמישה מישורים:

1. יציבות מהירות – פחות שונות במוצר בתהליכים רגישים.

2. התאמה לעומסים משתנים – המהירות משתנה לפי דרישה בזמן אמת.

3. פחות "מכות" מכניות בהתנעה ובעצירה – הפחתת שחיקה ורעידות.

4. אפשרות למתכון מהירויות (Multi-speed) – סטים מוגדרים מראש לתהליכים שונים.

5. ניטור תקלות וחיווי למערכת הבקרה – בהקשר רחב של בקרת תהליכים, ווסת מהירות למנוע שמדווח סטטוסים ובקרת מומנט מאפשר תגובה מהירה לחריגות.

איך ממיר תדר משפר תהליך ייצור (בקרה, יציבות, פחות שחיקה)

מהן התקלות הכי נפוצות בממיר תדר ומה עושים כשיש Fault

לא מחליפים ממיר לפני אבחון. קוראים את קוד התקלה וממפים מתי בדיוק היא קורה – בהאצה, בבלימה, אחרי זמן עבודה או בעומס מסוים. מיפוי לפי סימפטום מקצר את הדרך לגורם:

1. נופל בהאצה – רמפה קצרה מדי, עומס כבד, בעיית כבל או מנוע. בדיקה ראשונה – להאריך רמפה ולוודא שאין תקיעה מכנית.

2. נופל בבלימה – זמן בלימה קצר מדי או נגד בלימה חסר. בדיקה ראשונה – להאריך בלימה ולבדוק צורך בנגד.

3. Overheat אחרי זמן – אוורור לקוי, אבק או derating לא מספיק. בדיקה ראשונה – טמפרטורת ארון וניקוי מאווררים.

4. הפרעות לחיישנים – סיכוך לקוי, אי-הפרדת כבלים או EMI. בדיקה ראשונה – הפרדת כוח מפיקוד והארקת סיכוך.

צ'ק ליסט קצר לאבחון לפני שמחליפים ממיר

לפני החלטה על החלפה, עוברים על הבדיקות הבאות:

1. טמפרטורת הארון והאם המאוורר עובד.

2. אבק על גופי קירור ומסנני אוורור.

3. הידוק כל חיבורי הכוח והפיקוד.

4. נתוני המנוע שהוזנו בפרמטרים מול לוחית המנוע.

5. זמני הרמפה מול פרופיל העומס.

6. בדיקת בידוד מנוע וכבל על ידי בעל מקצוע.

7. בדיקת הארקה וסיכוך בקצוות הכבל.

8. קוד התקלה המדויק ומתי הוא מופיע.

9. מתח ההזנה ויציבותו.

10. אם מילאתם את הבדיקות ועדיין יש Fault חוזר – צרו קשר עם הנתונים ונעזור באבחון ובבחירה.

איך מטפלים בהרמוניות והפרעות (EMI/EMC) שממיר תדר יכול ליצור

מה שהקורא מרגיש בשטח – הפרעות למסכים ולמערכות שקילה, חיישנים אנלוגיים שהקריאה שלהם "קופצת", וניתוקים או תקשורת לא יציבה בין רכיבי בקרה. אלה סימנים קלאסיים להרמוניות ולהפרעות שמקורן בממיר.

פתרונות תכנוניים לפי סדר עדיפות – ראשית סידור הארון בהפרדה בין כבלי כוח לפיקוד ובתכנון מסלולי כבלים. שנית, כבל מנוע מסוכך והארקה נכונה. שלישית, כור קו (Line reactor) או מסנן EMI/EMC. ולבסוף, פתרונות איכות חשמל רחבים יותר לפי הצורך. לנתונים כמותיים, תקנים ושיטות מדידה נדרש מחקר נוסף ממקורות ניטרליים.

איזה פרוטוקולי תקשורת ובקרה כדאי לחפש (שליטה מ-PLC, סט פוינט, פידבק)

מה שחשוב לרוב במפעל – כניסות ויציאות דיגיטליות ל-Start, Stop ו-Fault, כניסות אנלוגיות (0-10V או 4-20mA) לסט-פוינט מהירות, יציאות אנלוגיות לפידבק מהירות או זרם, ותקשורת תעשייתית לפי דרישת ה-PLC באתר. במערכות פיקוד ובקרה, השילוב עם PLC והחיוויים חשוב לא פחות מהממיר עצמו.

רשימת שאלות לאינטגרטור או לחשמלאי לפני רכישה – האם השליטה תהיה מקומית או מ-PLC, איזה סוג סט-פוינט נדרש (אנלוגי או תקשורת), אילו סטטוסים והתראות צריך להחזיר לבקרה, והאם נדרשת בקרה מרחוק. התאמה ל-PLC וכניסות-יציאות היא מה שקובע אם ה-VFD ישתלב חלק או ייצור עבודה נוספת.

מה חשוב לבדוק בהתקנה בארון חשמל (אוורור, מרחקים, אבק, חום)

התקנה בארון קובעת אמינות לא פחות מהמוצר עצמו. ההנחיות התעשייתיות – לשמור מרווחים סביב הממיר לזרימת אוויר לפי הנחיות היצרן, לתחזק מסנני אבק ולנקות באופן שוטף, להפריד בין כבלי כוח לכבלי פיקוד, לוודא הארקה והידוק תקינים, ולתכנן גישה נוחה לתחזוקה.

סביבת תעשייה עם חום ואבק מחייבת התייחסות ל-Derating טמפרטורה ולהתקנה בארון כבר בשלב התכנון. ארון צפוף ולא מאוורר הוא הגורם מספר אחת לניתוקים בקיץ. להמלצות מרחקים וטמפרטורות אופייניות לפי קטגוריות IP נדרש מחקר נוסף ממקורות ניטרליים.

תרשים טקסטואלי – אזורי תקלות לפי Ramp קצר מדי או ארוך מדי

התרשים מראה איך זמן התאוצה או הבלימה משפיע על סוג הסיכון:

זמן תאוצה/בלימה	סיכון עיקרי
קצר מאוד	Overcurrent בהאצה / Overvoltage בבלימה
קצר	סיכון תקלות בינוני, לניטור
מאוזן	אזור עבודה מומלץ
ארוך	פגיעה בקצב התהליך
ארוך מאוד	תהליך איטי מדי, אובדן תפוקה

איך משתמשים בזה – מתחילים באזור הארוך והבטוח, ואז מקצרים בהדרגה עד קרוב לגבול העליון תוך ניטור תקלות. כך מגיעים לכוונון אופטימלי בלי ניתוקים.

תרשים טקסטואלי – השפעת אורך כבל מנוע על סיכון להפרעות

המדרגות כלליות בלבד ותלויות ביצרן ובדגם, אך הן ממחישות את המגמה:

אורך כבל מנוע	מגמת סיכון / צורך בסינון
קצר (0-20m בקירוב)	סיכון נמוך ברוב היישומים
בינוני (20-50m בקירוב)	לשקול choke או מסנן, תלוי סביבה
ארוך (50m ומעלה בקירוב)	לרוב נדרש מסנן dv/dt או סינוס פילטר

שוב, אלה מדרגות כלליות בלבד – התכנון הסופי תלוי ביצרן, בדגם, בסוג הכבל ובסביבה. הפתרונות האפשריים כוללים choke, מסנן dv/dt וסינוס פילטר.

איך לבחור ספק או פתרון לממיר תדר כדי לצמצם השבתות

בבחירה מסחרית, השיקולים שקובעים אמינות הם זמינות מלאי וחלפים, תמיכה באפיון לפני רכישה (Sizing, סוג עומס, כבלים, ארון), תמיכה בהפעלה ראשונית ובהגדרת פרמטרים, וזמן תגובה מהיר לתקלות. במפעל, עלות ההשבתה גבוהה בהרבה מעלות הרכיב, ולכן התמיכה היא חלק מה-ROI.

בגלעוז אלקטרוניקה, שפועלת בשוק הישראלי למעלה מ-30 שנה, מתמקדים בפתרונות בקרה ומדידה לתעשייה – ולכן חשוב לנו שה-VFD ישתלב נכון במערכת, מהתכנון ההנדסי ועד הליווי בשטח על ידי מהנדס החברה. ווסת מהירות שנבחר לפי הנתונים הנכונים ומותקן כראוי חוסך את רוב תקלות הקונפיגורציה.

כדי שנוכל להתאים ממיר תדר נכון – שלחו את נתוני המנוע, סוג העומס, אורך הכבל למנוע ותנאי הארון, ונחזיר התאמה מדויקת.

צ'ק-ליסט אפיון להעתקה למייל לפני הצעת מחיר

מילוי הטופס מזרז בחירה ומקטין טעויות Sizing. העתיקו ומלאו:

1. פרטי מנוע מלוחית – תמונה או נתונים מלאים (V, A, kW, Hz, RPM, חיבור).

2. סוג עומס ותרחיש עבודה – התנעות ובלימות, שעות עבודה, עומס משתנה או קבוע.

3. מרחק כבל המנוע ואופן ההנחה (מסוכך, בתעלה משותפת או נפרדת).

4. תנאי ארון – טמפרטורה, אבק, מקום פנוי ואוורור.

5. שיטת שליטה – מקלדת, לחצנים, PLC או אנלוגי, כולל דרישת התאמה ל-PLC.

6. בעיות קיימות – Faultים חוזרים, רעידות, הפרעות לחיישנים.

עם הנתונים האלה אפשר להתאים ממיר תדר או VFD נכון, לתכנן את החיווט וכבל המנוע, ולצמצם את הסיכון לטעויות בבחירה.

מוצרים נוספים שכדאי להכיר

שאלות נפוצות

בחירת ממיר תדר נכונה נשענת על נתוני מנוע מדויקים, זיהוי סוג העומס ותכנון סביר של הארון והכבלים, ולא על ניחוש לפי kW. עמידה בכללים האלה מצמצמת משמעותית את מספר ההשבתות והתקלות החוזרות בשטח.

צוות ההנדסה בגלעוז אלקטרוניקה זמין ללוות את תהליך הבחירה וההתקנה, מהאפיון הראשוני ועד ההפעלה בשטח.

לצפייה בכל המוצרים בקטגוריה
