קו אריזה שנעצר כי סורק פספס מדבקה על מסוע מהיר הוא תרחיש שחוזר בכל מפעל שני. לרוב האשם אינו הקורא עצמו אלא התאמה שגויה בין הציוד לתנאי השטח – זווית התקנה, תאורה, מהירות המסוע או סוג הקוד. במאמר הזה נעבור על הקריטריונים ההנדסיים שקובעים אם קורא הברקוד יעבוד בקו שלכם, ואילו בדיקות חייבים לעשות לפני שסוגרים דגם.
המטרה כאן פרקטית. במקום להסביר מה זה ברקוד, נתמקד באיך בוחרים ומטמיעים בלי לעצור את הקו, עם צ'ק-ליסט אפיון, טבלת התאמה, וניתוח סיבות ה-No-Read הנפוצות. הקהל שאנחנו מדברים אליו הוא מהנדסי אוטומציה, מנהלי אחזקה ואינטגרטורים שצריכים פתרון עובד ולא הכרזות שיווקיות.
עיקרי הדברים
- שישה פרמטרים הנדסיים לבחירת קורא ברקוד תעשייתי – סוג קוד, סביבה, מרחק וזווית, מהירות, תקשורת והתקנה.
- ההבדל בין קוד 1D ל-2D ומתי כל אחד נדרש בפועל.
- איך מזהים ומטפלים בכשלי קריאה על מדבקות פגומות, מבריקות או מלוכלכות.
- מתי נדרש פתרון ייעודי לקריאת DPM על מתכת ופלסטיק.
- דרגות אטימות IP וממשקי תקשורת מתאימים לכל סביבת עבודה.
- צ'ק-ליסט אפיון מלא ותהליך הטמעה מומלץ לפני רכישה.
תוכן עניינים
- מהו קורא ברקוד תעשייתי ולמה הוא שונה מסורק משרדי?
- איך בוחרים קורא ברקוד תעשייתי למפעל בלי טעויות יקרות?
- איזה סוגי ברקודים צריך לקרוא במפעל?
- איך מתמודדים עם ברקודים פגומים או מלוכלכים?
- מה זה DPM והאם צריך קורא ייעודי?
- מה חשוב יותר במפעל – טווח קריאה או יציבות?
- איזה תקן אטימות IP צריך לקורא ברקוד תעשייתי?
- מה עדיף למפעל – קורא ברקוד חוטי או אלחוטי?
- אילו חיבורים חשובים לשילוב קורא ברקוד במערכות מפעל?
- איך מתקינים קורא ברקוד על מסוע כדי לצמצם No-Read?
- מהו BCL 300 ולמי הוא מתאים בקווי ייצור?
- טבלת התאמה מהירה לפי שימוש במפעל
- למה יש No-Read – פירוק הגורמים לפי משקל
- צ'ק-ליסט אפיון לפני רכישה
- איך נראה תהליך הטמעה נכון במפעל?
- איפה נכנסת התמיכה אחרי ההתקנה?
מוצרים נבחרים
מהו קורא ברקוד תעשייתי ולמה הוא שונה מסורק משרדי?
קורא ברקוד תעשייתי הוא סורק שמתוכנן לעבוד ברציפות בתנאים קשים ובקצב עבודה גבוה, עם יציבות קריאה ואפשרויות אינטגרציה למערכות המפעל. זו נקודת המוצא שמבדילה אותו מסורק המשרד שמחובר למחשב בלחיצת יד.
ההבדל בגובה עיניים הנדסי מתחיל במחזורי העבודה. סורק תעשייתי סורק אלפי פריטים במשמרת, מספק זמני תגובה קבועים, ושומר על יציבות קריאה תחת תאורה משתנה, רטט ואבק. במקום לחיצה ידנית הוא מקבל טריגר מחיישן או פוטו-סל, מדווח תוצאה לבקר, ומטפל במקרה של No-Read לפי לוגיקה מוגדרת מראש.
אם חיפשתם גם קורא ברקוד למפעל או סורק ברקוד למפעל, אלה בדיוק הקריטריונים שבודקים. התועלת בבחירה נכונה מורגשת ישירות בשטח – פחות עצירות קו, פחות No-Read, ופחות פתרונות עוקפים שמישהו אילתר כדי לא לעצור ייצור.
איך בוחרים קורא ברקוד תעשייתי למפעל בלי טעויות יקרות?
שיטת בחירה מסודרת מבוססת על שישה פרמטרים. כל אחד מהם נבדק מול תנאי הקו האמיתי ולא מול מפרט תיאורטי.
1. סוג הקוד – 1D או 2D, צפיפות המידע וגודל ההדפסה. טעות נפוצה היא לבחור קורא 1D כשבעתיד יעברו לסימון DataMatrix על שטח קטן.
2. תנאי סביבה – אבק, שמן, לחות, שטיפות ונפילות. טעות נפוצה היא להתעלם מהעובדה שאזור השטיפה דורש אטימות אחרת לגמרי.
3. מרחק וזווית – קרוב או רחוק, עמדה קבועה או ידני. טעות נפוצה היא לתכנן לפי טווח מקסימלי במקום לפי המרחק שבו הפריט באמת עובר.
4. מהירות התהליך – מסוע מהיר, תחנת אריזה או ליקוט ידני. טעות נפוצה היא לבדוק על שולחן בזמן שהמסוע נע במהירות אחרת.
5. ממשקי תקשורת – USB, RS232 או Ethernet, ומי מקבל את הנתון. טעות נפוצה היא להסתפק בהקלדה למקלדת בפרויקט שדורש Handshake מול PLC.
6. התקנה וטריגר – קבוע, ידני או מופעל חיישן. טעות נפוצה היא מיקום טריגר שגוי שגורם לקריאה כפולה.
אם אתם לא בטוחים, מומלץ לעשות אפיון קצר לפני רכישה כדי להימנע מהחלפות. בגלעוז אלקטרוניקה מלווים את שלב האפיון ובדיקת ההיתכנות עם מהנדס שמכיר את הציוד מהשטח, וזה חוסך את רוב תקלות ההתאמה.
איזה סוגי ברקודים צריך לקרוא במפעל?
ברקוד 1D מספיק כאשר יש מדבקות גדולות, תנאים נקיים ומרחק קריאה קצר. זו סיטואציה קלאסית של עמדת אריזה או מחסן עם מדבקות מודפסות איכותיות.
קוד 2D כמו QR או DataMatrix נדרש כשיש צפיפות מידע גבוהה, שטח הדפסה קטן, או דרישת עקיבות מתקדמת בייצור. יתרון נוסף של 2D הוא שרידות מידע טובה יותר גם כשההדפסה אינה מושלמת.
חשוב להבין ש-2D אינו תמיד עדיף – הבחירה תלויה בשימוש. בלוגיסטיקה ובמחסן לרוב 1D מספיק לזיהוי מיכל או משטח, בעוד בקו ייצור וסימון חלקים בדרך כלל נדרש 2D בגלל שטח קטן ודרישות מעקב. מגמות הטרמינולוגיה והמעבר לקוד דו-ממדי מתוארות בהרחבה במאמר של GS1 ישראל על המעבר לברקוד דו-ממדי. כשבוחרים סורק ברקוד למפעל, שווה לבדוק לא רק את המצב היום אלא גם את הכיוון של סימוני הקודים בשנתיים הקרובות.
איך מתמודדים עם ברקודים פגומים או מלוכלכים?
העובדה ש"זה עבד במשרד" לא אומרת שזה יעבוד בקו. במשרד המדבקה נקייה, נייחת ומוארת אחיד. בקו יש לכלוך, תנועה ותאורה משתנה.
גורמים מעשיים שמשפיעים על קריאה כוללים איכות הדפסה וקונטרסט נמוך, לכלוך ושמן על המדבקה, שריטות וקימור של מדבקה על משטח מעוגל, השתקפויות על מדבקות מבריקות או ניילון, ותנועה מהירה עם חלון זמן קצר לקריאה.
לפני שמחליפים ציוד כדאי לנסות שיפורים בשטח – שינוי זווית ומרחק, הגדרת טריגר מדויק, הגבלת חלון הקריאה, ובחירת תאורה מתאימה. לעיתים שינוי של כמה מעלות בזווית מעלים לגמרי השתקפות שהפילה קריאות.
שלוש בדיקות מהירות שחייבים לבצע לפני רכישה
ראשית, אספו חמש עד עשר דוגמאות ברקוד אמיתיות מהקו – גם טובות וגם בעייתיות. שנית, בדקו את טווח המרחקים הריאלי שבו העובד מחזיק את הפריט או שבו הפריט עובר. שלישית, בדקו בתנועה על מסוע או בהעברת יד, ולא על שולחן נייח. בדיקה בתנועה חושפת בעיות טריגר וחלון זמן שלא רואים במצב סטטי.
מה זה DPM והאם צריך קורא ייעודי?
DPM הוא סימון ישיר על החלק – קוד חרוט, צרוב או מוטבע על מתכת או פלסטיק, בלי מדבקה. הקוד הוא חלק מהחומר עצמו.
קריאת DPM קשה יותר בגלל מרקם החומר, החזרי אור מהמשטח המתכתי, עומק חריטה משתנה, וזווית שמכריעה בין קריאה לכשל. סימני זיהוי שכנראה נדרש פתרון DPM הם קריאות לא יציבה בין חלקים שנראים זהים, ומצב שבו שינוי קטן בזווית משנה את התוצאה לחלוטין.
הנחיית הפעולה כאן חד-משמעית – חובה בדיקת היתכנות על החלק האמיתי ובתאורה הרלוונטית. אין דרך לחזות אמינות קריאת DPM ממפרט בלבד, ולכן מדובר בשימוש שבו הפיילוט הוא לא המלצה אלא תנאי.
מה חשוב יותר במפעל – טווח קריאה או יציבות?
התשובה תלויה בתהליך, ויש שני תרחישים מנוגדים. בקו ייצור או מסוע מהיר מה שקובע הוא יציבות הקריאה, חלון זמן קצר ו-No-Read מינימלי. במחסן וליקוט מה שקובע הוא טווח קריאה נוח, זוויות גמישות ונוחות תפעול לעובד שמחזיק את הסורק.
כלל האצבע ההנדסי פשוט. אם יש תנועה מהירה, מתכננים את ההתקנה סביב חלון הקריאה – הרגע והמיקום שבו הקוד נמצא מול העדשה – ולא סביב טווח מקסימלי מרשים במפרט. טווח גדול שמייצר פספוסים גרוע יותר מטווח קצר יציב.
איזה תקן אטימות IP צריך לקורא ברקוד תעשייתי?
תקן IP מגדיר את רמת ההגנה של הציוד מפני חדירת אבק ומים, והוא קריטי בתעשייה בגלל אבק, התזות, שטיפות ושמנים. הספרה הראשונה מתייחסת לאבק והשנייה לנוזלים.
ההתאמה לפי סביבה משתנה. מחסן יבש ומאובק דורש בעיקר הגנה מפני אבק. קו ייצור עם שמן ונוזלים דורש אטימות גבוהה יותר מפני התזות. אזור עם שטיפות וניקוי תדיר דורש את הדרגה הגבוהה ביותר שעומדת בסילון מים ישיר.
הערת הנדסה חשובה – לא מספיק שהקורא אטום. גם המחברים, הכבלים ונקודת ההתקנה חייבים להתאים לאותה סביבה, אחרת המים ייכנסו דרך החיבור החלש. את התקנים הרשמיים בתוקף אפשר לאמת במנוע חיפוש התקנים של משרד הכלכלה והתעשייה, כולל ת"י 60529 שמגדיר את קודי ה-IP.
מה עדיף למפעל – קורא ברקוד חוטי או אלחוטי?
הבחירה נקבעת לפי השימוש. בעמדה קבועה או תחנת אריזה עדיף חוטי בזכות יציבות ואי-תלות בסוללה ובקליטה. בליקוט, ספירות מלאי ושינוע עדיף אלחוטי בזכות ניידות וזרימת עבודה חופשית.
לכל אפשרות יש עלויות נסתרות. אלחוטי דורש ניהול טעינה, סוללות ספייר ותכנון קליטה בשטח. חוטי דורש ניהול כבלים, הגנה מכנית ותשומת לב לנקודות שבירה של הכבל.
כלל החלטה קצר – אם העובד חוזר תמיד לאותה עמדה, לרוב חוטי הוא הבחירה הנכונה. אם העבודה מפוזרת פיזית לאורך מחסן, סורק ברקוד למפעל אלחוטי משתלם למרות תחזוקת הסוללות.
אילו חיבורים חשובים לשילוב קורא ברקוד במערכות מפעל?
השאלה המרכזית היא מי מקבל את הנתונים. היעד יכול להיות מחשב או עמדת ERP, בקר או PLC, או שרת ורשת מפעלית. התשובה קובעת את הממשק.
USB מתאים לעמדות מחשב פשוטות. Serial ו-RS232 משמשים ציוד ותיק ואינטגרציות מסוימות. Ethernet מתאים לאינטגרציה תעשייתית, למרחקים ולניהול מרוכז. הקלדה למקלדת אינה מספיקה תמיד, כי בקו נדרש Handshake, אישור OK או NG, טיפול ב-No-Read ולוגים לצורך שיפור.
בפרויקטים שבהם הקורא צריך לדבר עם PLC ומערכות קו, כדאי לתכנן מראש את שכבת התקשורת והבקרה. ראו גם פתרונות פיקוד ובקרה לתעשייה שמשלימים את התקנת הקורא עם טריגרים ולוגיקת תהליך.
שאלות אינטגרציה שחייבים לשאול לפני רכישה
האם נדרש איתות טריגר חיצוני מחיישן או פוטו-סל? האם נדרש אישור קליטה מול PLC או תוכנה? מה עושים במקרה No-Read – עוצרים מסוע, מסמנים חריג, או מעבירים לתחנה ידנית? והאם נדרשים לוגים וסטטיסטיקות לצורך כיול ושיפור מתמשך? התשובות לשאלות האלה קובעות את מפרט הקורא לא פחות מסוג הקוד.
איך מתקינים קורא ברקוד על מסוע כדי לצמצם No-Read?
ההתקנה היא חצי מהפתרון, גם עם קורא מעולה. מיקום שגוי יפיל קריאות של הקורא הטוב ביותר.
עקרונות ההתקנה כוללים בחירת מרחק עבודה נכון לפי האופטיקה, זווית נגד השתקפות במיוחד למדבקות מבריקות וניילון, ייצוב מכני נגד רטט, ומיקום טריגר מדויק ביחס למהירות המסוע כדי לתפוס את חלון הקריאה.
כמה תסמינים ופתרונות מהשטח. אם הקורא קורא פעמיים, סביר שיש טריגר כפול או חלון קריאה ארוך מדי. אם הוא מפספס בערך כל פריט עשירי, בדקו רטט, תאורה משתנה או קונטרסט נמוך. אם הוא קורא רק כשעוצרים, הבעיה בזמן החשיפה מול המהירות או בזווית. קורא ברקוד למפעל שמותקן נכון פותר את רוב הבעיות האלה עוד לפני שמגיעים להגדרות תוכנה.
מהו BCL 300 ולמי הוא מתאים בקווי ייצור?
BCL 300 הוא קורא ברקוד תעשייתי מסדרת התקנה קבועה, המיועד לשמש כחלק מתהליך אוטומטי על מסוע או עמדת בדיקה. מדובר בקורא שמחובר למערכת ולא בסורק ידני.
הוא מתאים כאשר יש נקודת קריאה קבועה שחוזרת על עצמה, צורך בטריגר וסנכרון מול הקו, ודרישה לדיווח תוצאה לתהליך בצורת OK, NG או No-Read. זה שימוש קלאסי של קורא ברקוד למסוע ולקו ייצור בתוך הקטגוריה הרחבה של קורא ברקוד למפעל.
לפני בחירה חובה לאפיין מראש את סוג הקוד וגודלו, את מרחק וזווית ההתקנה האפשריים בהתחשב במגבלות מכניות, את מהירות המסוע וזמן החלון, את התאורה הסביבתית וההשתקפות, ואת הממשק למערכת מול PLC, מחשב או רשת. ברכש בינלאומי לפעמים תחפשו גם את המונח barcode reader industrial, אבל עדיין האפיון בפועל נקבע לפי הקו שלכם.

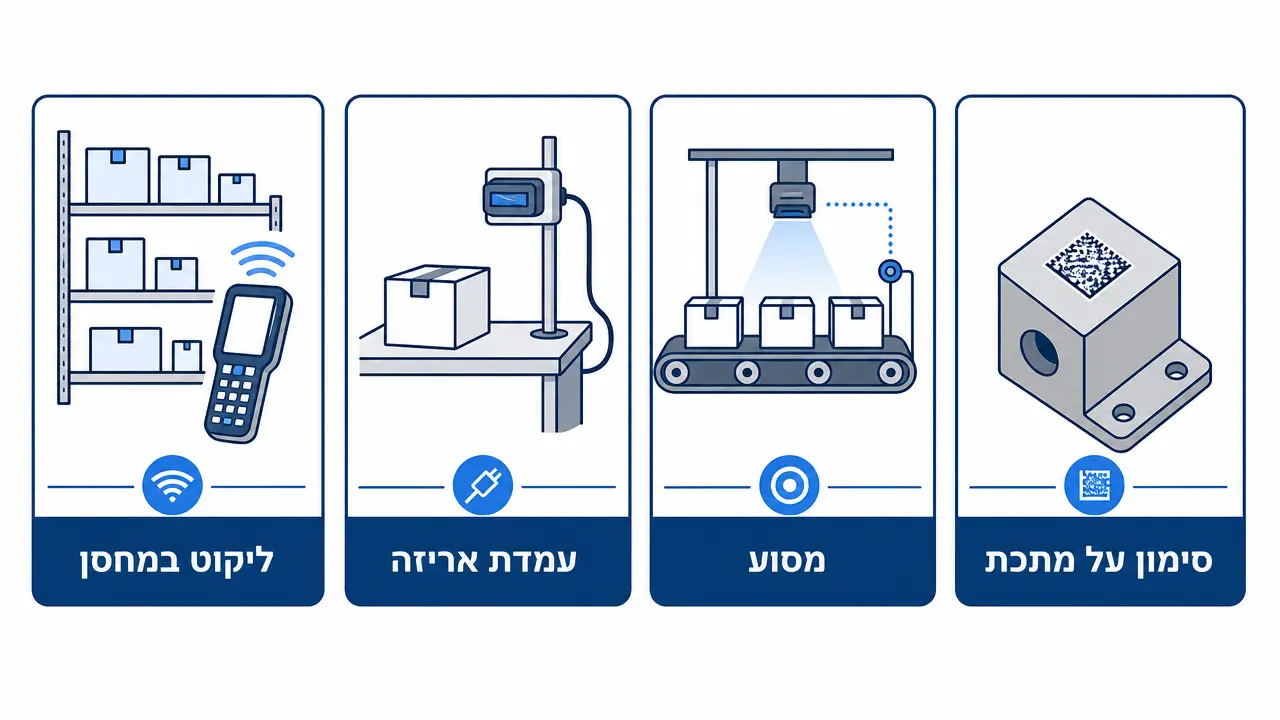

טבלת התאמה מהירה לפי שימוש במפעל
הטבלה הבאה מסכמת אילו פתרונות מתאימים לאילו שימושים, בלי להתחייב לדגם ספציפי. היא נועדה לסריקה מהירה בשלב האפיון של קורא ברקוד תעשייתי או סורק ברקוד למפעל.
| שימוש | עדיפות | דגשים הנדסיים |
|---|---|---|
| ליקוט במחסן | אלחוטי | חיי סוללה, טווח קליטה, עמידות נפילות |
| עמדת אריזה קבועה | חוטי | יציבות, כבל מוגן, קריאה מהירה |
| מסוע ואוטומציה | התקנה קבועה | טריגר חיישן, Handshake, זווית ותאורה |
| קוד על מתכת (DPM) | פתרון DPM | תאורה ואופטיקה, בדיקה על החומר האמיתי |
| מדבקות מבריקות | התאמת תאורה וזווית | מניעת השתקפות, פילטר אם רלוונטי |
למה יש No-Read – פירוק הגורמים לפי משקל
גרף טקסטואלי של גורמי No-Read נפוצים במפעל עוזר לא להאשים את הקורא אוטומטית. איכות הדפסה ומדבקה אחראית לכ-35 אחוז מהכשלים. מיקום וזווית התקנה לכ-25 אחוז. תאורה והשתקפות לכ-20 אחוז. מהירות, רטט וטריגר לכ-15 אחוז. הגדרות פענוח ותוכנה רק לכ-5 אחוז. המסקנה – רוב הבעיות הן פיזיות וסביבתיות, ולכן שיפור התקנה ותאורה מחזיר יותר קריאות מהחלפת ציוד.
גרף שני מראה מה חשוב יותר לפי סביבה. בקו ייצור מהיר מהירות ויציבות במשקל גבוה, טווח במשקל בינוני. במחסן טווח ונוחות במשקל גבוה, קצב במשקל בינוני. בסביבת שטיפות ולחות אטימות ומחברים במשקל גבוה, טווח במשקל נמוך עד בינוני. השתמשו בזה כדי לתעדף פרמטרים בעת אפיון קורא ברקוד למפעל.
צ'ק-ליסט אפיון לפני רכישה
הרשימה הבאה מיועדת להעתקה ולהעברה לרכש או לאינטגרטור. ככל שהתשובות מדויקות יותר, כך ההתאמה טובה יותר וההחלפות מיותרות.
1. איזה קוד – 1D, 2D, QR או DataMatrix, וגודל הקוד במילימטרים.
2. על מה מודפס או מסומן – מדבקה, נייר, ניילון או מתכת בסימון DPM.
3. מרחק קריאה בפועל – מינימום ומקסימום, וזווית אפשרית.
4. מהירות תנועה וזמן חלון – מסוע או ידני.
5. תאורה – אור סביבתי, השתקפות, וצורך בתאורה משלימה.
6. סביבה – אבק, שמן, מים ושטיפות, ומכאן דרישת ה-IP.
7. ממשק נתונים – USB, RS232 או Ethernet, ומי מקבל את הנתון.
8. לוגיקת תהליך – טריגר, OK או NG, ומה עושים ב-No-Read.
9. דרישות תחזוקה – ניקוי עדשה, הגנה מכנית ותדירות כיול.
לאפיון מהיר על בסיס הצ'ק-ליסט השאירו פרטים בעמוד יצירת קשר ונחזור אליכם. שלחו את הצ'ק-ליסט יחד עם דוגמאות קוד, ובגלעוז אלקטרוניקה נציע כיוון פתרון.
איך נראה תהליך הטמעה נכון במפעל?
פיילוט קצר מונע הפתעות אחרי הרכש. התהליך בנוי מחמישה צעדים.
ראשית, איסוף דוגמאות קודים טובות ובעייתיות מהקו האמיתי. שנית, הגדרת תנאי הסביבה והקצב – מסוע, רטט ותאורה. שלישית, בדיקת היתכנות על הקו ולא במשרד. רביעית, הגדרה וכיול של טריגר, חלון, חשיפה ופורמטים. חמישית, הטמעה ותחזוקה מונעת הכוללת ניקוי, בדיקות תקופתיות ורכיבי ספייר.
בפיילוט מודדים אחוז No-Read, זמן טיפול בחריגים, שיעור קריאות כפולות ויציבות בין משמרות שונות. אם אתם רוצים לראות איך נראית הטמעה של ציוד תעשייתי בפרויקטים אמיתיים, אפשר להציץ בעמוד פרויקטים. ליווי צמוד של מהנדס בשלב הזה הוא ההבדל בין קורא ברקוד תעשייתי שעובד ליציב לבין ציוד שדורש כיוונון מתמיד.
איפה נכנסת התמיכה אחרי ההתקנה?
בתעשייה השירות שאחרי המכירה קובע כמה מהר מחזירים קו לעבודה. חשובים זמינות תמיכה, הכוונה בכיול, זמינות חלקי חילוף ופתרון תקלות No-Read חוזרות.

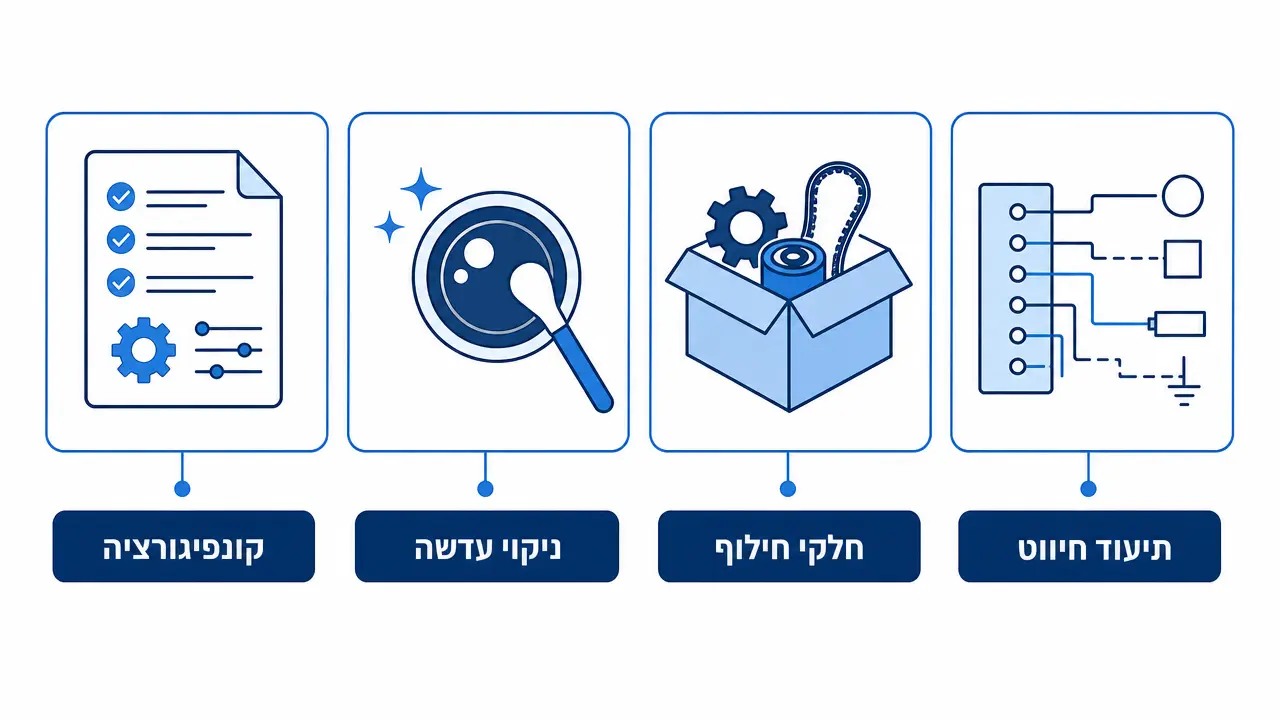

מה כדאי לבקש מהספק מראש – מסמך הגדרות מלא, גיבוי של קונפיגורציית הקורא, הנחיות ניקוי עדשה, ותיעוד חיווט וממשקים. הפריטים האלה חוסכים שעות כשמדבקה, תאורה או מהירות משתנות אחרי חודשים.
כדי להחזיר קו לעבוד מהר כשמשהו משתנה, חשוב שתהיה כתובת מסודרת. ראו תמיכה טכנית ושירות לקוחות. בגלעוז אלקטרוניקה, הפועלת בשוק הישראלי למעלה משלושים שנה, התמיכה ניתנת על ידי אנשי מקצוע בעלי הסמכת הנדסאי אלקטרוניקה שמכירים את הציוד מהשטח.
מוצרים נוספים שכדאי להכיר
בחירת קורא ברקוד תעשייתי מתחילה מהבנת תנאי הקו ולא מהמפרט המרשים ביותר בדף המוצר. אפיון מסודר של סוג הקוד, הסביבה, המהירות והממשק חוסך החלפות מיותרות ומונע עצירות קו. צוות ההנדסה של גלעוז אלקטרוניקה זמין ללוות אפיון ובדיקת היתכנות לפני רכישה.
