‏בקרת טמפרטורה תעשייתית מדריך מעשי לבחירת ציוד בקרה

בקרת טמפרטורה תעשייתית – מדריך יישומי

בקרת טמפרטורה תעשייתית מדריך זה נכתב מתוך נקודת מבט של מהנדס שטח, ומטרתו לתת סדר בבחירה, בחיבור ובכיול של מערכות בקרת טמפרטורה בקווי ייצור. בקרת טמפרטורה טובה אינה מתחילה בבקר, אלא בהבנה של החיישן, סוג היציאה, שרשרת ההספק ומיקום המדידה בפועל. כמעט כל תקלה של אוברשוט, תנודות או סטייה קבועה חוזרת לאחד הגורמים האלה.

הפער הנפוץ ביותר שאנחנו רואים בשטח הוא בין רכיב תקין על הנייר לבין התנהגות לא יציבה במערכת אמיתית. ציוד פיקוד ובקרה מדויק לא יפצה על חיישן שממוקם קרוב מדי לגוף החימום, ולא על SSR ללא קירור מתאים. לכן המאמר בנוי כתהליך החלטה הנדסי – מה בודקים לפני שמחליפים רכיב, ואיך מזהים אם הבעיה בבקר או בהתקנה.

בהמשך נעבור על עקרונות בקרת טמפרטורה, ההבדל בין ON/OFF ל-PID, בחירת חיישנים ויציאות, כיול ודיבוג מהיר, ושילוב שכבות בטיחות. הכל בשפה תפעולית, עם טבלאות השוואה, צ'ק-ליסט מעשי, ותהליך דיבוג בן עשר דקות.

תוכן עניינים

1. מהי בקרת טמפרטורה תעשייתית ולמה היא קריטית בקווי ייצור?
2. מהו בקר טמפרטורה ומה הוא עושה בפועל?
3. מהו בקר PID ומה ההבדל בינו לבין בקרת ON/OFF?
4. מה משמעות האותיות P, I, D בבקרת טמפרטורה?
5. איך לבחור חיישן טמפרטורה נכון לתעשייה (צמד תרמי מול RTD)?
6. מה ההבדל בין צמד תרמי מסוג K לבין RTD מסוג PT100 (ומתי לבחור כל אחד)?
7. איך בוחרים בקר טמפרטורה לפי סוג היציאה (Relay, SSR Drive, 4-20mA/0-10V)?
8. מה זה SSR ולמה משתמשים בו בבקרת טמפרטורה?
9. איך מחברים בקר טמפרטורה לתעשייה בצורה בטוחה (בגדול)?
10. מה זה Auto-Tune בבקר PID ומתי כדאי לסמוך עליו?
11. איך מכוונים PID ידנית כשיש אוברשוט או תנודות סביב נקודת היעד?
12. למה הטמפרטורה בבקר לא זהה לטמפרטורה של המוצר?
13. איך מחשבים דיוק אמיתי בבקרת טמפרטורה (ולא רק מספר על הצג)?
14. איך בוחרים בקרת טמפרטורה לתנור תעשייתי לעומת גוף חימום קטן?
15. אילו אזעקות והגנות חייבים לשלב בבקרת טמפרטורה תעשייתית?
16. איך משפרים יציבות וחיסכון אנרגטי בבקרת טמפרטורה?
17. איך לבנות צ'ק-ליסט קצר לבחירת מערכת בקרת טמפרטורה?
18. איך יודעים שהבעיה היא חיישן או מיקום ולא PID?
19. מהי תקופת מיתוג מומלצת כשעובדים עם SSR בחימום?

מוצרים נבחרים

מהי בקרת טמפרטורה תעשייתית ולמה היא קריטית בקווי ייצור?

בקרת טמפרטורה תעשייתית היא שמירה יציבה ומדידה על טמפרטורת תהליך, כדי לשפר איכות מוצר, לצמצם פסילות ולהגן על ציוד. במערכות תעשייתיות מדובר בלולאה סגורה בין חיישן, בקר ורכיב הספק, ולא רק ב"תרמוסטט שמדליק ומכבה".

דוגמאות מהשטח ממחישות למה זה כואב. בתנור צביעה, סטייה של כמה מעלות משנה גוון ואחידות. בפלטת חימום להדבקה, טמפרטורה לא יציבה מייצרת הדבקה חלקית. במיכל תהליך, חריגה גורמת לעיוות חומר. במערכת אוויר חם, תנודות מאריכות זמני מחזור, ובקירור, סטייה פוגעת בשימור מוצר.

המחיר של סטייה בבקרת טמפרטורה (temperature control) הוא מוחשי – פסילות, פחת חומר, זמני מחזור לא צפויים ולעיתים נזק לציוד. כדי לבחור ולכוון נכון בקר טמפרטורה, צריך להבין חיישנים, יציאות וכיול PID. בישראל קיימים גם גופי תקינה ומדידה, וניתן לעיין במושגי תקינה כלליים באתר מכון התקנים הישראלי.

מהו בקר טמפרטורה ומה הוא עושה בפועל?

בקר טמפרטורה מקבל מדידת חיישן, משווה אותה לסט-פוינט, ומחליט כמה אנרגיה להעביר לעומס כדי לצמצם את השגיאה. זהו "המוח" של לולאת הבקרה, והוא הליבה של כל מערכת ציוד פיקוד ובקרה תרמית.

אפשר לפרק אותו לשלושה רכיבים. הקלט הוא חיישן טמפרטורה, לרוב צמד תרמי או RTD. הלוגיקה היא אופן קבלת ההחלטה, ON/OFF או PID. היציאה היא רכיב ההפעלה – יציאת ממסר, SSR או יציאה אנלוגית. ברוב היישומים התעשייתיים יש גם אזעקות חריגה, יציאות נוספות ולעיתים תקשורת לניטור מרכזי.

הלולאה עצמה פשוטה להמחשה. הבקר מבצע מדידה, מקבל החלטה, מפעיל את העומס, הטמפרטורה משתנה, והבקר מודד שוב. ככל שהמעגל הזה מהיר ואמין יותר, כך בקרת הטמפרטורה יציבה יותר.

מהו בקר PID ומה ההבדל בינו לבין בקרת ON/OFF?

בקר PID מבצע ויסות רציף שמקטין תנודות ואוברשוט ומאפשר יציבות טובה סביב הסט-פוינט. לעומתו, בקרת ON/OFF מפעילה ומכבה סביב סף עם היסטרזיס, ומייצרת מטבעה תנודות גדולות יותר.

ההבדל בולט בעיקר בתהליכים עם אינרציה תרמית. בתנור או גוף חימום מסיבי, בקר PID מכוון מגיע ליעד מהר יותר ומחזיק אותו יציב. בקרת ON/OFF מספיקה לתהליכים איטיים או לא קריטיים, אך פחות מדויקת בבקרת טמפרטורה עדינה.

פרמטר	ON/OFF	PID
דיוק סביב סט-פוינט	בינוני (תנודות)	גבוה יותר (יציבות)
אוברשוט	יכול להיות גבוה	ניתן לצמצום בכיול נכון
מורכבות הגדרה	נמוכה	בינונית-גבוהה
התאמה לעומסים משתנים	מוגבלת	טובה יותר
שחיקת רכיבי מיתוג	עלולה לגדול	לרוב עובדים עם SSR למיתוג תכוף
מתי מומלץ	תהליכים לא קריטיים/איטיים	תהליכים קריטיים/דיוק גבוה

להמחשה גרפית של תגובת טמפרטורה בזמן (Step Response), נתאר שני צירים. ציר X הוא זמן, ציר Y הוא טמפרטורה. עקומה A מייצגת ON/OFF – תנודות סביב הסט-פוינט באמפליטודה גבוהה יחסית. עקומה B מייצגת PID מכויל – עלייה מהירה ליעד, אוברשוט קטן, והתייצבות יציבה.

מה משמעות האותיות P, I, D בבקרת טמפרטורה?

שלושת הרכיבים של בקר PID עובדים יחד, וכל אחד מטפל בהיבט אחר של השגיאה. P מגיב לשגיאה ברגע הנוכחי, ומגדיר כמה אגרסיבית התגובה. I מתקן שגיאה מצטברת לאורך זמן ומבטל סטייה קבועה, אך מגזמה בו מובילה לאוברשוט. D מרסן לפי מגמת השינוי, ועוזר לרסן תנודות בתהליכים מהירים.

מה שחשוב בשטח הוא ההתנהגות בקצוות. P גבוה מדי מייצר תנודות חדות. I גבוה מדי מייצר אוברשוט והתאוששות איטית. D גבוה מדי מגביר רגישות לרעש במדידה ויכול "לרעיד" את היציאה.

מתי כדאי להפעיל D ומתי להשאיר אותו נמוך?

D עוזר בתהליכים מהירים יחסית שנוטים לתנודות סביב הסט-פוינט, כי הוא בולם את המגמה לפני חריגה. D מזיק כשהמדידה רועשת, כשהחיישן "רועד", כשיש כבלים ארוכים עם השראות, או כשהתהליך איטי מאוד. הכלל הפרקטי – אם המדידה נקייה והתגובה מהירה, D יכול לעזור. אם רואים ריצוד במדידה, מורידים אותו.

להמחשת השפעת פרמטר I על אוברשוט, נתאר גרף עם זמן בציר X וטמפרטורה בציר Y. עקומת I-נמוך מראה התייצבות איטית יותר עם אוברשוט קטן. עקומת I-גבוה מראה התייצבות מהירה בהתחלה, אך אוברשוט גדול ותנודות אחריו.

מה משמעות האותיות P, I, D בבקרת טמפרטורה?

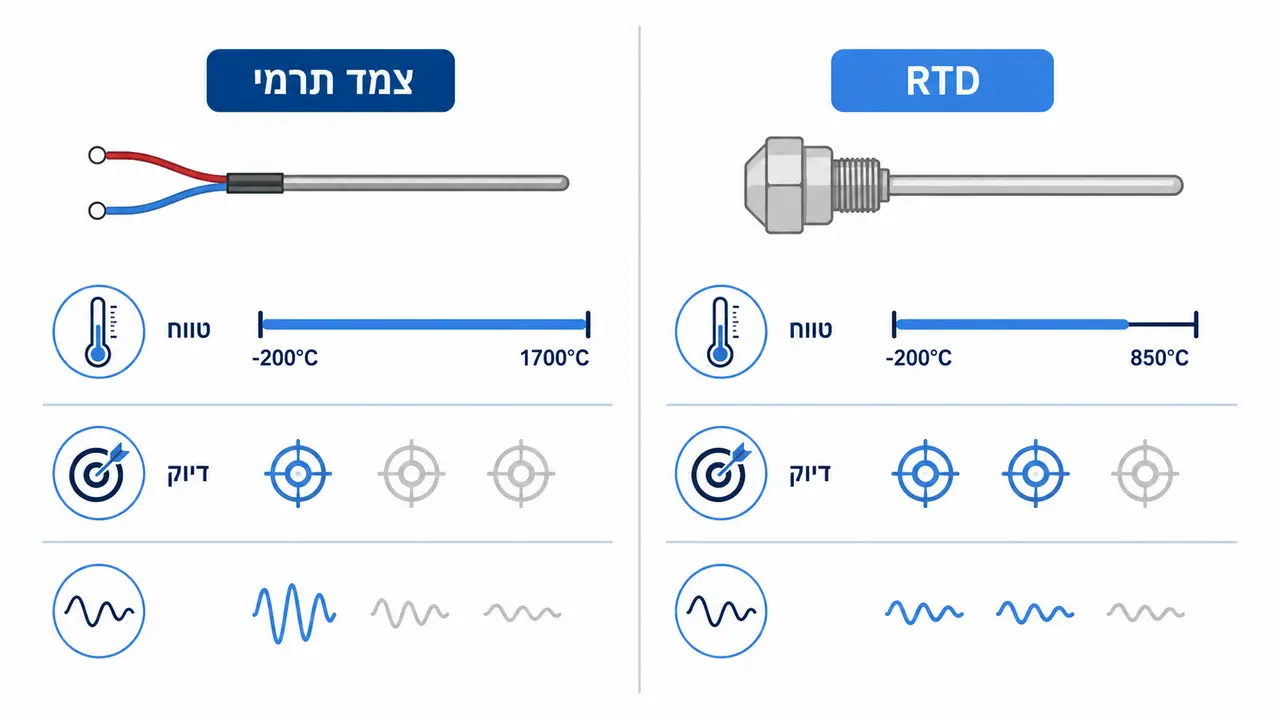

איך לבחור חיישן טמפרטורה נכון לתעשייה (צמד תרמי מול RTD)?

בחירת חיישן היא החלטה יישומית ולא רק שאלה של קטלוג. הקריטריונים המרכזיים הם טווח טמפרטורות, דיוק וחזרתיות, יציבות לאורך זמן, עמידות סביבתית, אורך כבלים ורמת רעש חשמלי. בקרת טמפרטורה טובה תלויה בחיישן ובהתקנה לא פחות מאשר בבקר עצמו.

ברמת עיקרון, RTD נותן יציבות ודיוק גבוהים יותר בטווחים תעשייתיים נפוצים, בעוד צמד תרמי מכסה טווחים רחבים וגבוהים ועמיד בתנאים קשוחים. חשוב להתאים גם את סוג הקלט שהבקר יודע לקבל, שכן ציוד פיקוד ובקרה מוגדר לסוגי חיישן מסוימים.

פרמטר	צמד תרמי	RTD
טווח טמפרטורות	רחב מאוד	רחב, לרוב נמוך יותר מצמד תרמי
דיוק/חזרתיות	טוב, תלוי התקנה	לרוב גבוה/יציב יותר
עמידות לסביבה	גבוהה	טובה, תלוי מבנה
שימוש טיפוסי	תנורים/טמפ' גבוהות	תהליכים שדורשים יציבות ודיוק

מה ההבדל בין צמד תרמי מסוג K לבין RTD מסוג PT100 (ומתי לבחור כל אחד)?

צמד תרמי מסוג K הוא פתרון נפוץ לתנורים, לטווחים גבוהים ולסביבות קשוחות, בזכות עמידות ופשטות. RTD מסוג PT100 נותן לרוב דיוק וחזרתיות טובים יותר בטווחים התעשייתיים הנפוצים, ולכן מתאים לתהליכים שדורשים יציבות סביב הסט-פוינט. חיישן יציב מקל על עבודת בקר PID, כי הוא מספק מדידה נקייה יותר לכיוונון.

נקודה שרבים מפספסים – מיקום ומגע תרמי משפיעים לעיתים יותר מסוג החיישן. חיישן PT100 מדויק שממוקם רחוק מהמסה הרלוונטית ייתן קריאה פחות שימושית מצמד תרמי K שממוקם נכון.

שיקולי התקנה שמשפיעים יותר מהסוג (מיקום, מגע תרמי, בידוד)

המיקום קובע מה מודדים – את המוצר, את הדופן, או את האוויר. יש למדוד את מה שחשוב לתהליך, ולא רק את גוף החימום. המגע התרמי חשוב לא פחות, ולכן משתמשים בשרוול הגנה, במשחה תרמית ובקיבוע מכני יציב. הבידוד מונע מדידה "מהאוויר" במקום מהמסה, ובכך מקטין פער בין החיישן למוצר.

איך בוחרים בקר טמפרטורה לפי סוג היציאה (Relay, SSR Drive, 4-20mA/0-10V)?

סוג היציאה קובע במידה רבה את היציבות ואת תוחלת החיים של רכיבי המיתוג. יציאת ממסר (Relay) מתאימה למיתוג איטי יחסית או למצבים פשוטים ללא צורך במחזורי מיתוג צפופים. יציאת SSR Drive מתאימה לבקרת PID בחימום עם חלוקת זמן (Time-Proportioning), שבה נדרש מיתוג תכוף. יציאה אנלוגית 4-20mA או 0-10V מתאימה כששולטים בווסת הספק, בדרייבר או בבקר חיצוני.

ביישומי temperature control תעשייתיים, בחירת יציאה לא נכונה מייצרת חוסר יציבות ושחיקה מיותרת. תכנון השרשרת כולל גם רכיבי הספק, קירור והגנות בלוח, ולא רק את הבקר עצמו. מי שרוצה להבין את ההיגיון שמאחורי אותות אנלוגיים מול דיגיטליים בתעשייה יכול להיעזר גם במאמר מה ההבדל בין חיישן לחץ אנלוגי לדיגיטלי?.

מה זה SSR ולמה משתמשים בו בבקרת טמפרטורה?

SSR הוא ממסר אלקטרוני שמאפשר מיתוג מהיר ותכוף ללא שחיקה מכנית. זו הסיבה שהוא מתאים במיוחד לבקרת PID בחימום, שבה הבקר מפעיל ומכבה במחזורים קצרים כדי לייצר ממוצע הספק מדויק. ממסר מכני שיעבוד באותם קצבים היה נשחק במהירות.

ההשפעה בשטח מוחשית. פחות תקלות ממסר, פחות רעש מכני, ויציבות טובה יותר בבקרת טמפרטורה. במערכות עם דרישות דיוק, SSR הוא לרוב הבחירה הטבעית לצד בקר PID.

טעויות נפוצות בבחירת SSR (זרם, קירור, סוג עומס)

הטעות הראשונה היא בחירת זרם ללא מרווח ביטחון, לפי הנייר בלבד ולא לפי תנאי העבודה בפועל. הטעות השנייה היא ויתור על גוף קירור או אוורור מתאים לפי ההתקנה בלוח, מה שמוביל להתחממות וכשל. הטעות השלישית היא אי-התאמה לסוג העומס, התנגדותי מול אינדוקטיבי. חשוב לזכור שכשל SSR יכול להיות "תקוע ON", ולכן שכבת בטיחות עצמאית הכרחית.

מה זה SSR ולמה משתמשים בו בבקרת טמפרטורה?

איך מחברים בקר טמפרטורה לתעשייה בצורה בטוחה (בגדול)?

החיבור מתחיל בקלט החיישן, לפי סוג RTD או צמד תרמי, עם תשומת לב לרעש חשמלי ולהארקה. כבל מדידה יש להעביר בנפרד מכבלי הספק, ולהקפיד על סיכוך במקרים של מנועים ואינוורטרים בסביבה.

ביציאה, חשוב להבין שהבקר לרוב אינו מפעיל את גוף החימום ישירות, אלא מפעיל רכיב מיתוג או הספק בשרשרת. יש להפריד בין בקרת התהליך לבין הגנת החירום, ולא להסתמך רק על הבקר. שכבת הגנה עצמאית לחריגת טמפרטורה, לצד מפסקים ומאמ"תים בלוח, מקטינה סיכון לנזק ציוד ולבטיחות מפעיל. לעקרונות התקנה ובדיקות אחרי חיבור באותה רוח, אפשר לראות גם את חיבור חיישן זרימה למערכת קיימת – מדריך התקנה.

אחרי החיבור מבצעים בדיקות קומישיונינג בסיסיות – אימות סוג חיישן בבקר, בדיקת פעולת יציאה, בדיקת אזעקות ובדיקת עלייה ראשונית לטמפרטורה. בפרויקטים מורכבים, מומלץ להיעזר בתמיכה טכנית ושירות לקוחות כדי לוודא חיווט, הגנות והגדרות ראשוניות לפני הפעלה רציפה.

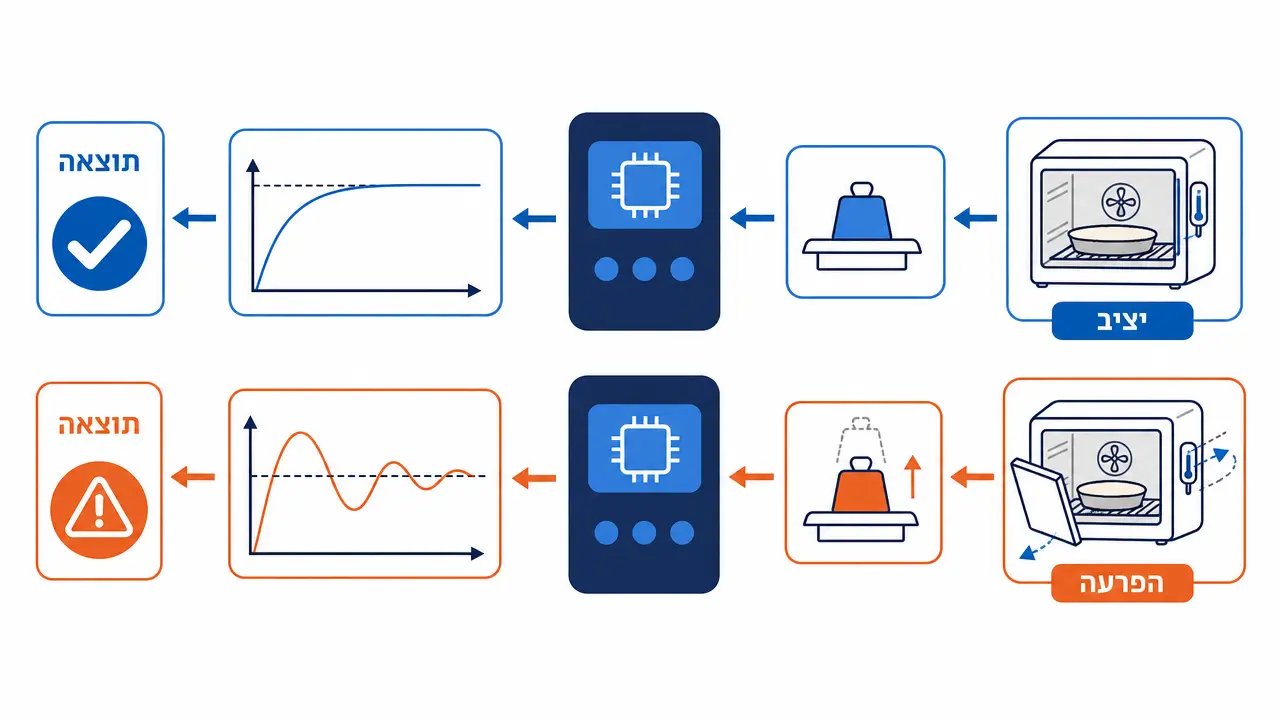

מה זה Auto-Tune בבקר PID ומתי כדאי לסמוך עליו?

Auto-Tune הוא תהליך שבו הבקר לומד את תגובת המערכת ומציע פרמטרים. הוא נקודת פתיחה מצוינת, אך לא בהכרח אופטימלי לתהליך ייצור אמיתי. הוא עובד טוב כשהמערכת יציבה, העומס קבוע יחסית והחיישן ממוקם נכון.

הוא מטעה כשהתנאים משתנים – פתיחת דלת תנור באמצע, שינוי מסת מוצר, או קירור ואוורור לא קבועים. במקרים כאלה נדרשת התאמה ידנית לאחר הריצה.

מה להגדיר לפני Auto-Tune. 1. לוודא סוג חיישן נכון בבקר, K או PT100 וכו'. 2. לבחור תקופת מיתוג מתאימה, במיוחד עם SSR. 3. לקבע סט-פוינט ריאלי לתהליך. 4. לוודא שאין אזעקות או מגבלות שינתקו באמצע הטיונינג. 5. לוודא שהמערכת במצב טיפוסי, כלומר דלת סגורה, זרימת אוויר רגילה ומוצר קיים אם זה תהליך ייצור.

איך מכוונים PID ידנית כשיש אוברשוט או תנודות סביב נקודת היעד?

אוברשוט הוא חריגה מעבר לסט-פוינט לפני שהטמפרטורה מתייצבת. תנודות הן עלייה וירידה חוזרת סביב היעד. שני התסמינים קשורים לרוב ל-I גבוה מדי, P גבוה מדי, מיקום חיישן לא נכון, זמן מת בתהליך, או תקופת מיתוג לא מתאימה.

העבודה על בקר PID צריכה להיות שיטתית, שינוי אחד בכל פעם, עם תיעוד לפני ואחרי. כך רואים מה באמת השפיע ולא מתפזרים.

סדר פעולות מומלץ (דיבוג מהיר של 10 דקות)

1. לאמת שהמדידה אמינה – חיישן, חיווט, ניתוקים. 2. לבדוק מיקום חיישן ביחס לעומס ולגוף החימום. 3. לבדוק סוג יציאה ותקופת מיתוג, ב-SSR במיוחד. 4. להפחית I אם יש אוברשוט או צבירה. 5. להפחית P אם יש תנודות חדות. 6. להוסיף D בזהירות רק אם המדידה נקייה מרעש. 7. לבצע שינוי אחד בכל פעם ולתעד.

מהשטח – אם רואים אוברשוט קבוע אחרי כל הפעלה, הסימן מפנה בדרך כלל להפחתת I. אם רואים ריצוד מהיר במדידה, הסימן מפנה להפחתת P או לבדיקת רעש. אם הטמפרטורה "נמרחת" ולא מגיעה ליעד, בודקים דליפות חום ומיקום חיישן.

למה הטמפרטורה בבקר לא זהה לטמפרטורה של המוצר?

הבקר מודד בנקודה אחת, בעוד המוצר חווה הולכה, הסעה וקרינה. לכן נוצרים גרדיאנטים, וקריאת הבקר אינה בהכרח זהה לטמפרטורה שהמוצר חווה. זה לא "בקר משקר", אלא פיזיקה של פיזור חום.

דוגמאות נפוצות ממחישות. חיישן קרוב מדי לגוף חימום מציג טמפרטורה גבוהה מדי. חיישן שממוקם באוויר בתוך תנור לא תמיד מייצג את מסת המוצר בפועל. הפער הזה משפיע ישירות על איכות בקרת טמפרטורה (temperature control) ועל האחידות בפועל.

הפתרונות תעשייתיים – שינוי מיקום החיישן, מיגון ושרוול, בידוד מקומי, ולעיתים שני חיישנים, אחד לבקרה ואחד לאימות איכות. שילוב כזה נותן תמונה אמינה יותר של התהליך.

למה הטמפרטורה בבקר לא זהה לטמפרטורה של המוצר?

איך מחשבים דיוק אמיתי בבקרת טמפרטורה (ולא רק מספר על הצג)?

דיוק אמיתי הוא לא הרזולוציה שמופיעה על הצג. הוא שילוב של דיוק החיישן לפי המפרט, שגיאת התקנה הנובעת ממגע תרמי ומיקום, תנודות בפועל סביב הסט-פוינט, וזמן התייצבות אחרי שינוי או פתיחת דלת.

גם אם לבקר יש רזולוציה של 0.1 מעלה, בפועל התהליך יכול לסטות בגלל השהיות תרמיות ורעש. לכן מנהל ייצור צריך למדוד מדדים תהליכיים ולא רק את המספר על הצג של ציוד פיקוד ובקרה.

שלושה מדדים פרקטיים. הראשון הוא זמן התייצבות בשניות או בדקות עד שהטמפרטורה נכנסת לחלון היעד. השני הוא אחוז הזמן שבו התהליך שוהה בתוך חלון של פלוס מינוס X מעלות. השלישי הוא סטייה מקסימלית, ה-Peak, בזמן העלייה. למושגי תקינה ומדידה רשמיים ניתן לעיין במאגר התקנים הרשמיים.

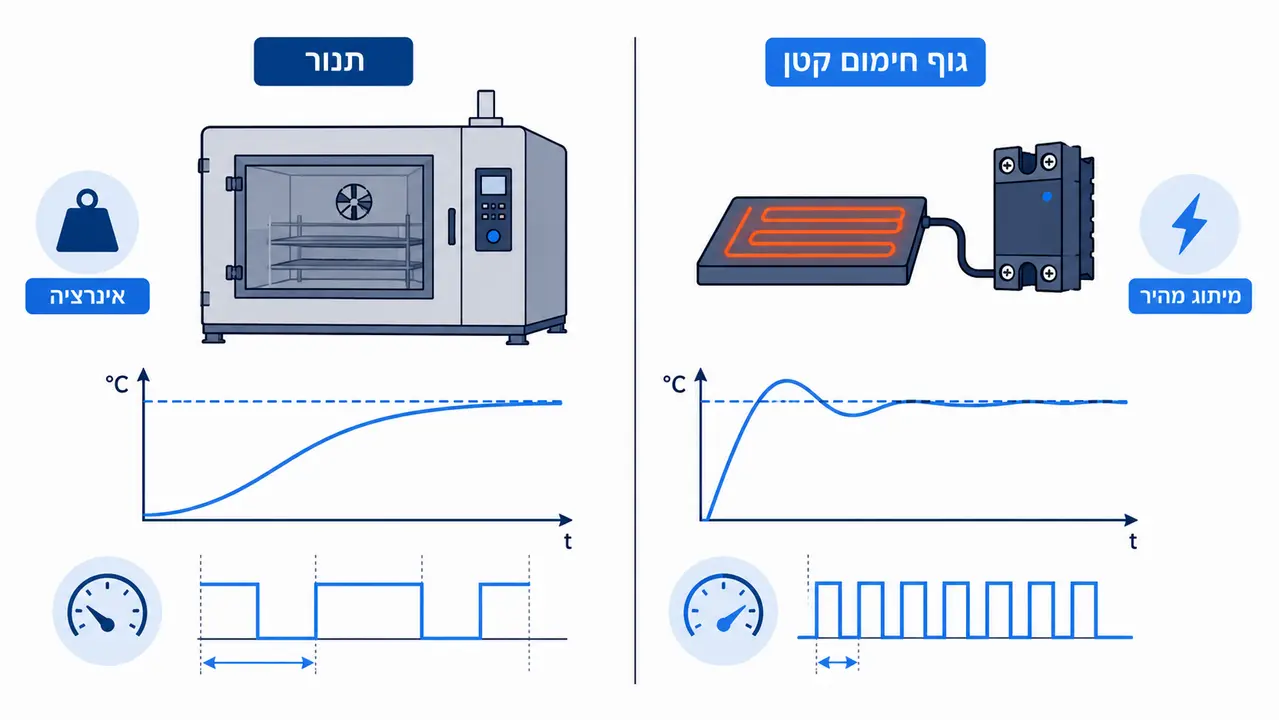

איך בוחרים בקרת טמפרטורה לתנור תעשייתי לעומת גוף חימום קטן?

אותו בקר PID מתנהג אחרת לפי המערכת. תנור תעשייתי מאופיין באינרציה תרמית גבוהה, זמן מת (Delay) משמעותי, והפרעות כמו פתיחת דלת, אוורור וזרימת אוויר. במקרים כאלה כדאי כיוונון פחות אגרסיבי, ולעיתים מדובר באזורי חימום מרובים (Multi-zone).

גוף חימום קטן או פלטה מגיב מהר, ולכן נוטה לאוברשוט. כאן החשיבות של SSR ושל תקופת מיתוג נכונה גדולה, כי מיתוג מהיר ומדויק שומר על יציבות. אותם עקרונות של בקרת טמפרטורה, החלטות שונות לפי המערכת.

אילו אזעקות והגנות חייבים לשלב בבקרת טמפרטורה תעשייתית?

בקר תהליך יכול לטעות או להיתקע, ולכן שכבת בטיחות אינה מותרות. המינימום ההכרחי כולל אזעקת טמפרטורה גבוהה (High), ואזעקת טמפרטורה נמוכה (Low) לפי צורך תהליכי.

נוסף לכך נדרשת התראה או זיהוי נתק חיישן ושגיאת מדידה, ומנגנון ניתוק עצמאי שאינו תלוי בבקר התהליך במקרה חריגה מסוכנת. חשוב גם להגדיר בבירור מי מאפס אזעקה ומי מאשר חזרה לעבודה, כחלק מנוהל תפעולי סדור סביב ציוד פיקוד ובקרה. הפרדה בין בקרת תהליך להגנת חירום היא עיקרון בסיסי בכל מערכת בקרת טמפרטורה תעשייתית.

איך משפרים יציבות וחיסכון אנרגטי בבקרת טמפרטורה?

לעיתים השיפור הגדול ביותר אינו בפרמטרים של הבקר אלא במערכת עצמה. בידוד תרמי ואיטום מונעים דליפות חום, שהן גורם מרכזי לבקרה לא יציבה. תחזוקה של מפזרי חום, מאווררים ותעלות משפרת אחידות טמפרטורה בכל הנפח.

הקטנת תנודות סביב הסט-פוינט מונעת ריצוד הספק ומפחיתה צריכת חשמל מיותרת. כיול חיישן ובדיקת סטייה לאורך זמן (Calibration) שומרים על אמינות המדידה. להעמקה בזווית של צריכת חשמל וחיסכון במערכות תעשייתיות, אפשר לעיין גם במדור אנרגיה וחסכון. שיפור יציבות בבקרת טמפרטורה (temperature control) הוא לרוב גם שיפור אנרגטי.

איך משפרים יציבות וחיסכון אנרגטי בבקרת טמפרטורה?

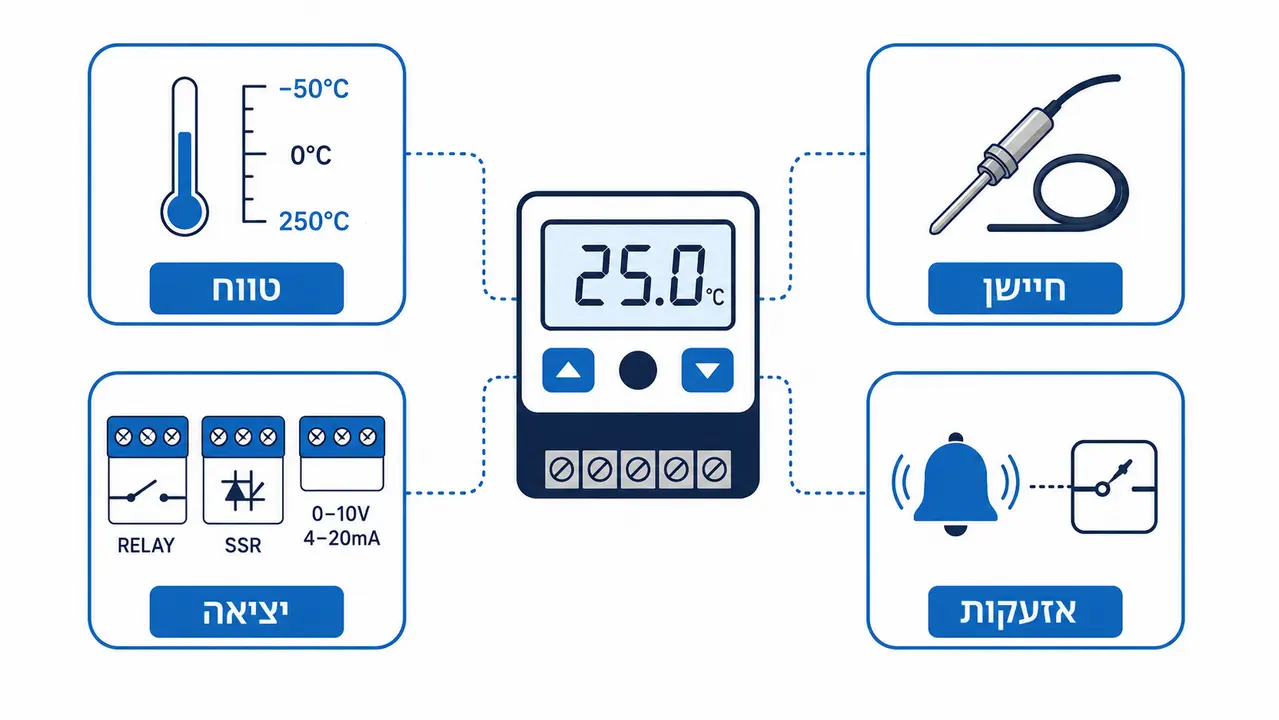

איך לבנות צ'ק-ליסט קצר לבחירת מערכת בקרת טמפרטורה?

צ'ק-ליסט מסודר מפחית טעויות רכש ותכנון, ומבטיח שהרכיב שנבחר יתאים גם ללוח ולשרשרת ההספק בפועל, ולא רק על הנייר.

השאלות לפני קנייה. 1. מה טווח הטמפרטורה בתהליך, נורמלי וקיצון. 2. מה הדיוק הנדרש על המוצר ולא על החיישן. 3. איזה חיישן מתאים, צמד תרמי או RTD, ומה תנאי ההתקנה. 4. מה סוג העומס וההספק בוואטים או אמפר. 5. האם נדרש SSR, ממסר או יציאה אנלוגית 4-20mA או 0-10V. 6. מה סביבת ההתקנה בלוח, חום, אבק, ומקום לקירור SSR. 7. האם יש הפרעות ורעש חשמלי ממנועים ואינוורטרים ומה עושים נגדם. 8. אילו אזעקות והגנות חייבים, כולל ניתוק עצמאי. 9. איך נראית הפעלה טיפוסית, פתיחת דלת, החלפת מוצר או שינוי עומס.

לאחר שממלאים את הצ'ק-ליסט, אפשר לגזור ממנו מפרט רכיבים מסודר מתוך קטגוריית פיקוד ובקרה. כספק ציוד פיקוד ובקרה ורכיבי מדידה, גלעוז אלקטרוניקה מלווה את הבחירה עם תמיכה טכנית של הנדסאי אלקטרוניקה, מה שחוסך את רוב תקלות הקונפיגורציה בשלב ההטמעה.

איך יודעים שהבעיה היא חיישן או מיקום ולא PID?

לפני שמשקיעים שעות בכיוונון בקר PID, כדאי לוודא שהבעיה באמת בבקר. אבחנה מהירה לפי סימנים חוסכת זמן השבתה רב.

סימן ופעולה. אם הבקר יציב אבל המוצר לא אחיד, בודקים גרדיאנטים, מיקום חיישן וזרימת אוויר. אם שינוי קטן בהספק גורם קפיצות במדידה, בודקים מגע תרמי וקיבוע. אם המדידה רועדת, בודקים רעש, סיכוך, הארקה ו-D גבוה מדי. אם יש סטייה קבועה שלא נעלמת, בודקים כיול חיישן, טווח והגדרת סוג חיישן בבקר. ברוב המקרים, כשההתקנה תקינה, בקרת הטמפרטורה מתייצבת גם עם כיוונון מתון.

מהי תקופת מיתוג מומלצת כשעובדים עם SSR בחימום?

בעבודה עם SSR, בקר PID לרוב פועל בחלוקת זמן (Time-Proportioning). הבקר נותן אחוז זמן ON בכל מחזור מיתוג, וכך מייצר ממוצע הספק מדויק שמתאים לצורך.

אם התקופה ארוכה מדי, מתקבלות תנודות מורגשות ויציבות נמוכה, כי בין מחזור למחזור הטמפרטורה מספיקה לנוע. אם התקופה קצרה מדי, יש עומס מיותר על רכיבים והתחממות, בהתאם למערכת. אין מספר קסם – התקופה תלויה באינרציה התרמית ובסוג גוף החימום. בגוף קטן ומהיר נעדיף תקופה קצרה יחסית, ובמסה גדולה ואיטית אפשר תקופה ארוכה יותר.

מוצרים נוספים שכדאי להכיר

שאלות נפוצות

בחירת בקר טמפרטורה, חיישן ויציאה מתאימה נובעת תמיד מהבנת התהליך בפועל, ולא רק מהמפרט הכתוב. שילוב נכון של הרכיבים, יחד עם שכבת בטיחות עצמאית, הוא הבסיס ליציבות ולאמינות בקרת טמפרטורה תעשייתית לאורך זמן. צוות ההנדסה של גלעוז אלקטרוניקה זמין לליווי טכני בבחירת הרכיבים המתאימים ליישום הספציפי.
