בקרת מים ונוזלים בתעשייה

קו ייצור שנעצר באמצע משמרת בגלל משאבה שרצה יבשה כמה דקות ונשרפה – זו תקלה שחוזרת במפעלים גם היום, כמעט תמיד בגלל היעדר אינטרלוק בסיסי של "אין ספיקה – עצור משאבה". בקרת מים ונוזלים יישומים תעשייתיים היא בדיוק המענה למצבים האלה, והיא הרבה יותר מ"שסתום שמתחבר לקו".

הרעיון פשוט להסבר וקשה ליישום נכון. מודדים משהו בתהליך (ספיקה, לחץ, מפלס, טמפרטורה), מפעילים אמצעי כלשהו (שסתום, משאבה, ווסת), ובקר מחליט מה לעשות לפי לוגיקה מוגדרת. הבעיה מתחילה כשבוחרים חיישן שלא מתאים לנוזל, מתקינים אותו במקום עם מערבולת, או מגדירים אזעקות בלי השהיות והופכים את השטח לחירש בגלל אזעקות שווא.

המאמר הזה בנוי כתהליך קבלת החלטה של מהנדס תהליך או איש אחזקה. אילו שאלות לשאול לפני בחירה, אילו פרמטרים באמת קובעים, מתי צריך בקרת PID ומתי זה מיותר, ואיך הופכים חיישן בודד למערכת שלמה עם הגנות ודיווח. הכל מנקודת מבט של מי שראה את התקלות האלה בשטח.

מוצרים נבחרים

CLD – בקרת מפלס/גובה לנוזלים מוליכים, עד 5 אלקטרודות

לצפייה במוצר

בקרת מפלס נוזלים בתעשייה

לצפייה במוצר

KUBE – סדרת בקרי טמפרטורה ותהליך אוניברסליים

לצפייה במוצר

PXU – בקרי טמפ' ותהליך אוניברסליים

לצפייה במוצר

מה זה בקרת מים ונוזלים ביישומים תעשייתיים?

בקרת מים ונוזלים היא שילוב של שלושה חלקים שעובדים יחד – מדידה של פרמטר תהליך, אמצעי הפעלה, ולוגיקת בקר שמחליטה מה לעשות עם המידע. מדידת ספיקה, מדידת לחץ, מדידת מפלס וטמפרטורה מספקות את התמונה; שסתומים, משאבות וווסתים מבצעים את הפעולה; ובקר (עם או בלי בקרת PID) סוגר את הלולאה.

כדאי להבחין בין ניטור לבקרה. ניטור (Monitoring) הוא מדידה ודיווח בלבד – המערכת אומרת לכם מה קורה. בקרה (Control) היא שינוי אקטיבי של התהליך כדי להגיע ליעד – המערכת גם מתקנת. בפועל מדובר בסט רכיבים של פיקוד, מדידה ובקרה שעובדים יחד, ואפשר לראות דוגמאות לציוד פיקוד ובקרה שמשתלב בפרויקטים כאלה.

שתי דוגמאות מהשטח. לולאת לחץ לקו ייצור מורכבת ממשאבה, חיישן לחץ ושסתום ויסות ששומרים לחץ יעד יציב. בקרת מפלס למיכל מורכבת מחיישן מפלס, שסתום מילוי ואזעקת גלישה שמונעת הצפה. בשני המקרים העיקרון זהה – מה מודדים, מה מפעילים, ומה הבקר מחליט.

למה מפעלים משקיעים בבקרת מים ולא רק בשסתום?

ההשקעה בבקרת מים תעשייתית מוצדקת כשמסתכלים על עלות שעת השבתה מול עלות חיישן. חיישן ספיקה או שסתום ויסות עולים חלק קטן ממה שמפעל מפסיד בשעת עצירת קו אחת. ארבע תועלות עסקיות ברורות מסבירות את זה.

1. פחות השבתות קו – זיהוי מוקדם של סתימות, דליפות ופילטרים סתומים לפני שהם עוצרים ייצור. 2. חיסכון במים ואנרגיה – ויסות מדויק במקום עבודה ב"עודף ביטחון" קבוע. 3. איכות מוצר יציבה – לחץ וספיקה יציבים בקו מונעים תנודות שמייצרות פסילות. 4. בטיחות והגנה על ציוד – הגנות משאבות (Dry-run) ומניעת הצפה שמצילות ציוד יקר.

מבחינת עלות כוללת, ככל שמוסיפים שכבות ניטור (ספיקה, לחץ, מפלס) יורדת תדירות עצירות הקו ויורדת עלות התקלה הממוצעת. גרף של עלות תקלות מול רמת ניטור היה מראה עקומה יורדת – השקעה קטנה בחיישנים מקטינה משמעותית את הסיכון התפעולי. חשיבות הניטור של תפקוד ואיכות מערכות מים מוכרת גם ברמה הלאומית, כפי שמשתקף במערכת ניטור איכות המים של המדינה.

איך בוחרים מערכת בקרת מים לפי סוג היישום?

הבחירה מתחילה מהתהליך, לא מהקטלוג. מגדירים מה מודדים, מה מפעילים, מה הדיוק הנדרש, מה תנאי הסביבה, ומה רמת האוטומציה והדיווח. ברוב המפעלים בקרת מים היא חלק ממערך רחב יותר של בקרת תהליכים, ולכן כדאי לתכנן אותה כחלק מהתמונה הכוללת.

קירור תהליכי דורש דגש על מדידת ספיקה, טמפרטורה, ואזעקות מהירות שמגיבות לפני שהתהליך מתחמם. מילוי וריקון מיכלים דורש מדידת מפלס רציפה או נקודתית עם התנהגות Fail-safe מוגדרת. כימיקלים דורשים דגש על התאמת חומרים ואטימה. שפכים ונוזלים מלוכלכים דורשים עמידות ללכלוך ותכנון סינון ושטיפה מראש.

שאלות שמגדירות בחירה נכונה

לפני שפונים לספק, כדאי לענות על השאלות הבאות. מה הנוזל (מים, מים עם מוצקים, שפכים, כימיקלים)? מה טווח הספיקה מינימום ומקסימום, לחץ עבודה ושיא, וטמפרטורת נוזל וסביבה? האם יש קצף, בועות, אדים או טורבולנציה שמשפיעים על חיישנים? איזה דיוק נדרש – הגנות בלבד או גם ויסות תהליך? מה אילוצי ההתקנה (קוטר צנרת, מקום לקו ישר, רטט, נגישות תחזוקה)? האם יש אזור מסוכן, סביבה קורוזיבית או דרישת IP גבוהה? ואיך מתחברים למערכת קיימת (4-20mA, Modbus, כניסות דיגיטליות)? אם תענו על השאלות האלה, אפשר לאפיין מערכת מדויקת ולהימנע מהחלפות יקרות.

אילו פרמטרים חייבים למדוד בבקרת מים ונוזלים?

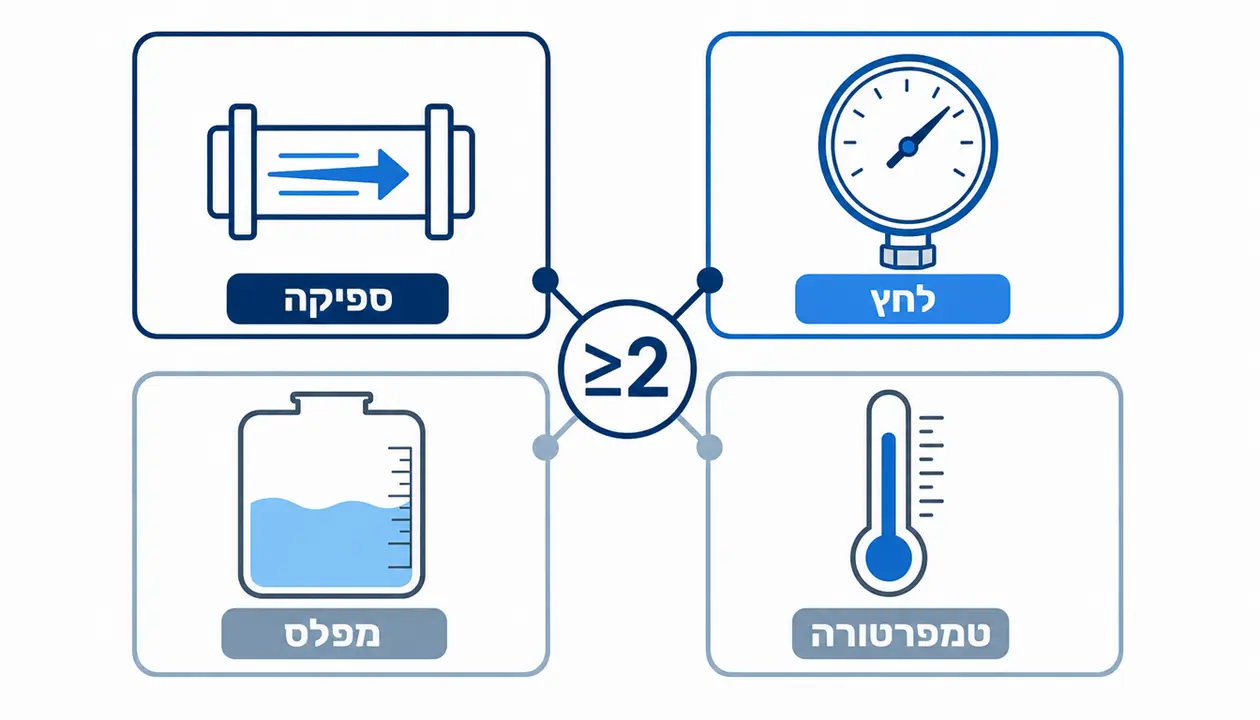

כלל אצבע מהשטח – ברוב המערכות נדרשים לפחות שניים מתוך ארבעה פרמטרים (ספיקה, לחץ, מפלס, טמפרטורה) כדי לקבל בקרה יציבה והגנות אמינות. מדידה בודדת נותנת תמונה חלקית שקשה לבנות עליה לוגיקה.

מדידת ספיקה מזהה סתימה, נזילה, שסתום תקוע או פילטר סתום. לבקרת משאבות זה קריטי – מצב של "אין ספיקה" הוא סימפטום מסוכן שמחייב תגובה מיידית. מדידת לחץ מזהה קו חסום, משאבה שנחנקת, או עליות חדות ופטיש מים, ומשמשת בעיקר להגבלת לחץ מקסימלי ולהגנות.

מדידת מפלס מונעת הצפה וריצה יבשה, ומשמשת לניהול מלאי ולמילוי וריקון אוטומטי. טמפרטורה מגנה על תהליכי קירור ושומרת על תכונות הנוזל או המוצר. לשאלה מה עדיף לזיהוי סתימה – בדרך כלל ספיקה תזהה מוקדם יותר את הבעיה, ולחץ מוסיף הקשר לגבי הסיבה. שילוב של שניהם נותן את התמונה האמינה ביותר.

אילו פרמטרים חייבים למדוד בבקרת מים ונוזלים?

מה ההבדל בין בקרה פתוחה לבקרה סגורה (PID)?

בקרה פתוחה נותנת פקודה בלי למדוד את התוצאה – למשל פתיחת שסתום ל-60% תמיד, ללא קשר למה שקורה בקו. בקרה סגורה מודדת את התוצאה ומתקנת בזמן אמת לפי סט-פוינט – למשל שמירה על ספיקת יעד קבועה לקו גם כשהלחץ במערכת משתנה.

ההבדל המעשי מתבטא ביציבות. בגרף של זמן מול ספיקה, בקרה פתוחה תראה קו תנודתי סביב היעד כשהתנאים משתנים, בעוד בקר PID לספיקה או לחץ יתכנס במהירות לסט-פוינט עם Overshoot קטן. כשהצמיגות, הלחץ או העומס משתנים, בקרה סגורה מפצה ובקרה פתוחה לא.

מתי PID מיותר?

לא כל תהליך זקוק ל-PID. תהליכי ON/OFF פשוטים (מלא או ריק), תהליכים איטיים מאוד שבהם תנודות קטנות לא משנות, או מקרים שבהם המטרה היא רק הגנה ולא ויסות איכותי – מסתדרים מצוין עם בקרה פשוטה יותר. עקרון ה-PID עצמו מודגם גם במערכי הדגמה בעלות נמוכה, כמו פרסום הטכניון על מערך PID בעלות נמוכה, שממחיש את העיקרון בלי צורך בציוד יקר.

איך בוחרים חיישן ספיקה למים ונוזלים תעשייתיים?

בחירת חיישן ספיקה נכשלת לרוב בגלל התעלמות ממאפייני הנוזל. בוחרים לפי סוג הנוזל וניקיונו (מוצקים, בועות, אוויר כלוא), טווח הספיקה הנדרש כולל מינימום אמיתי, לחץ וטמפרטורה, דיוק נדרש (הגנה מול ויסות), מגבלות התקנה (קו ישר, הפרעות זרימה, רטט), ודרישות תקשורת (4-20mA, יציאות דיגיטליות, Modbus).

שתי שגיאות בחירה חוזרות. הראשונה – מדידה "קופצת" בגלל בועות, קצף או הארקה לא נכונה, שגורמת לאזעקות שווא ולחוסר אמון במערכת. השנייה – חיישן שנחנק מלכלוך בגלל היעדר סינון או תחזוקה, ומפסיק לקרוא בדיוק כשצריך אותו. שתיהן נמנעות בשלב האפיון.

צ'ק-ליסט קצר לבחירה

1. טווח מינימום ומקסימום כולל יחידות. 2. קוטר צנרת וחומר הצנרת. 3. טמפרטורת נוזל וסביבה. 4. חומר גוף ואטמים לפי תאימות כימית. 5. סוג יציאה (4-20mA, Modbus, PNP/NPN). 6. האם נדרשת תצוגה מקומית. 7. תנאי אתר (רטט, לחות, התזות). כדאי להתאים חיישן לפי התהליך ולא לפי מחיר בלבד – השארת פרטי היישום מאפשרת לספק לכוון לפתרון הנכון.

איך בוחרים חיישן מפלס למיכלים?

ההחלטה הראשונה בבחירת חיישן מפלס למיכלים היא נקודתי מול רציף. חיישן נקודתי נותן מצב "מלא או ריק" ומתאים להגנות ואינטרלוקים. חיישן רציף נותן ערך אנלוגי ומתאים לבקרה מדויקת, ניהול מלאי וטרנדים תפעוליים. למי שמחפש נקודת התחלה לסוגים שונים של חיישני מפלס, כדאי להתחיל מהבחנה זו.

שיקולי התהליך קובעים את הטכנולוגיה. קצף ואדים דורשים בחירת טכנולוגיה שלא מושפעת מהם, או הרחקת נקודת המדידה. טורבולנציה ומערבולת הופכות את מיקום ההתקנה לקריטי. כימיקלים דורשים התאמת חומרים מלאה.

טעויות נפוצות

חיישן שמושפע מקצף מייצר אזעקות שווא ומילוי יתר, מפני שהוא "רואה" את הקצף כנוזל. התקנה במקום עם מערבולת נותנת קריאת מפלס לא יציבה שקשה לבקר לפיה. התעלמות מתאימות אטמים מובילה לכשל אטימה או קורוזיה תוך זמן קצר. שלוש הטעויות האלה נמנעות בבדיקת אתר לפני הרכישה.

איך בוחרים שסתום או מפעיל (On/Off מול ויסות)?

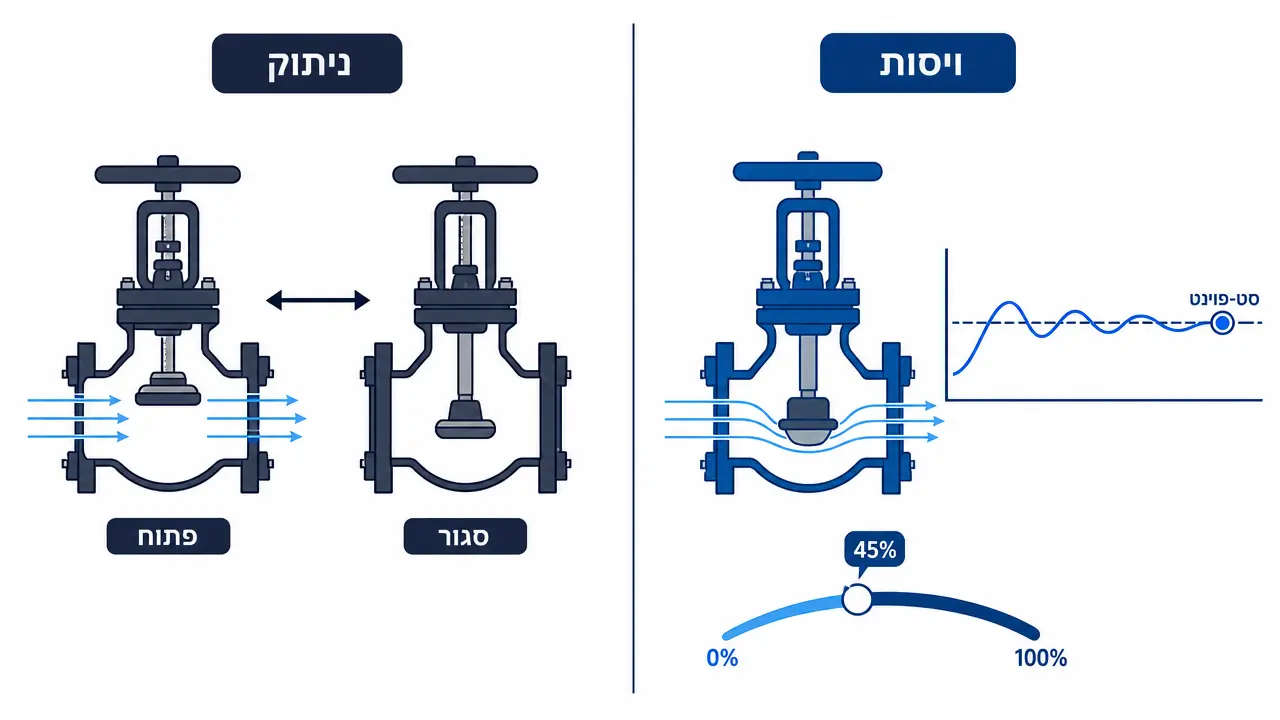

שסתום לא נכון הוא סיבה נפוצה לחוסר יציבות שמאשימים בו בטעות את החיישן. שסתומי בקרה מסוג On/Off מתאימים לניתוק, מילוי וריקון בסיסי ומצבי בטיחות – יתרונם בפשטות ובמהירות, חסרונם שאינם מתאימים לויסות איכותי. שסתום ויסות מתאים כשיש סט-פוינט (ספיקה, לחץ, מפלס), אך דורש התאמת Cv/Kv, זמן תגובה וטיונינג לולאה. במצבי ניתוק מהיר משתמשים לרוב בשסתום סולנואידי.

שני דגשים תפעוליים. לכלוך במים מחייב תצורה שמפחיתה היתקעות בתוספת סינון. הפרשי לחץ קריטיים – יש לוודא שהשסתום "רואה" ΔP מתאים כדי לווסת בפועל, אחרת הוא לא יצליח לשלוט בזרימה גם אם נבחר נכון מכל בחינה אחרת.

מה לבדוק במסמכי מפרט

1. לחץ עבודה ושיא. 2. טמפרטורה. 3. תאימות כימית של גוף ואטמים. 4. מחזורי עבודה צפויים. 5. דרגת אטימות. 6. חיווי מצב (פתוח, סגור, אחוז פתיחה). ששת הפריטים האלה מפרידים בין שסתום שמתאים לתהליך לבין שסתום שיגרום לתחזוקה חוזרת.

איך בוחרים שסתום או מפעיל (On/Off מול ויסות)?

איך משלבים בקרת נוזלים עם PLC, HMI ו-SCADA?

המעבר מחיישן בודד למערכת שלמה עובר דרך מפת אינטגרציה פשוטה – חיישן (אנלוגי או דיגיטלי) מתחבר לכרטיס IO, שמתחבר ל-PLC, שמתחבר ל-HMI לתהליכי נוזלים או ל-SCADA למים תעשייתיים. כאשר צריך לוגיקה ואינטרלוקים, לרוב משלבים בקרים מתוכנתים מודולרים שאוספים אותות דרך תקשורת תעשייתית ומפעילים את הציוד.

דוגמאות ללוגיקה טיפוסית בסגנון If/Then. אם אין ספיקה במשך X שניות – עצור משאבה והפעל אזעקה. אם מפלס גבוה – סגור שסתום מילוי והפעל אזעקה. אם לחץ מעל סף – הורד סט-פוינט או בצע עצירה מבוקרת. טרנדים ודוחות מוסיפים שכבה תחזוקתית – Trend של לחץ או ספיקה מזהה הידרדרות של פילטר או משאבה לפני שהיא הופכת לתקלה.

סטנדרטיזציה של תגיות ואזעקות

כדי למנוע אזעקות שווא צריך משמעת בהגדרה. שמות אחידים לתגיות, ספי אזעקה (High ו-High-High) עם השהיות (Delay), וסיווג קריטיות שקובע מי מקבל התראה. בלי סטנדרטיזציה, השטח מפסיק להתייחס לאזעקות והמערכת מאבדת את הערך שלה.

אילו תקלות נפוצות בבקרת מים ואיך מונעים אותן?

רוב התקלות ניתנות לאבחון לפי סימפטום. "אין ספיקה" נובע משסתום סגור, פילטר סתום, קו אוויר או משאבה תקולה, ונמנע באמצעות אינטרלוק "אין ספיקה – עצירה", בדיקות קבלה וסינון. "מד ספיקה קופץ" נובע מבועות, קצף, רעש חשמלי או הארקה לקויה, ונמנע באמצעות מיקום התקנה נכון, סינון אות והארקה תקינה.

"לחץ עולה" נובע מחסימה בקו, שסתום תקוע או ΔP לא מתאים, ונמנע באמצעות אזעקת לחץ גבוה ושסתום בטיחות תהליכי לפי צורך. "מפלס לא יציב" נובע מטורבולנציה, מיקום התקנה או קצף, ונמנע בשינוי מיקום ובחירת טכנולוגיה מתאימה. ניטור דליפות שיטתי משלים את התמונה ומזהה בעיות לפני שהן מחריפות.

פעולות מניעה קצרות

1. סינון נכון לפי סוג הנוזל. 2. כיול תקופתי לפי קריטיות התהליך. 3. ספי אזעקה עם השהיות לצמצום אזעקות שווא. 4. מלאי חלקים קריטיים בהישג יד. שילוב של תחזוקה מונעת ותחזוקה חזויה מבוססת טרנדים מקטין את מרבית התקלות החוזרות.

מה נדרש בסביבה קורוזיבית או כימית?

בבקרת נוזלים תעשייתית בסביבה כימית, ההצלחה תלויה בהתאמת חומרים מערכתית ולא רק ברכיב בודד. שלושה עקרונות מנחים. התאמת חומרי גוף ואטמים לנוזל ולטמפרטורה. צמצום נקודות חדירה במחברים, כבלים ותיבות חיבור. דירוג IP מתאים לאתר לפי לחות, התזות ושטיפות.

שתי טעויות נפוצות ממחישות את הסיכון. כבל או מחבר לא תעשייתי שנרקב בסביבה קורוזיבית ומנתק את החיישן דווקא כשצריך אותו. אטם לא מתאים שמתנפח או נסדק ומוביל לדליפה. חשוב לזכור שהתאמת חומרים נדרשת לכל שרשרת החיבור, לא רק לשסתום. היבטי חיבוריות וניטור מרחוק במערכות תעשייתיות מחייבים גם התייחסות תפעולית-אבטחתית, כפי שמפרטת יחידת CERT-IL.

כמה עולה פרויקט בקרת מים ונוזלים בתעשייה?

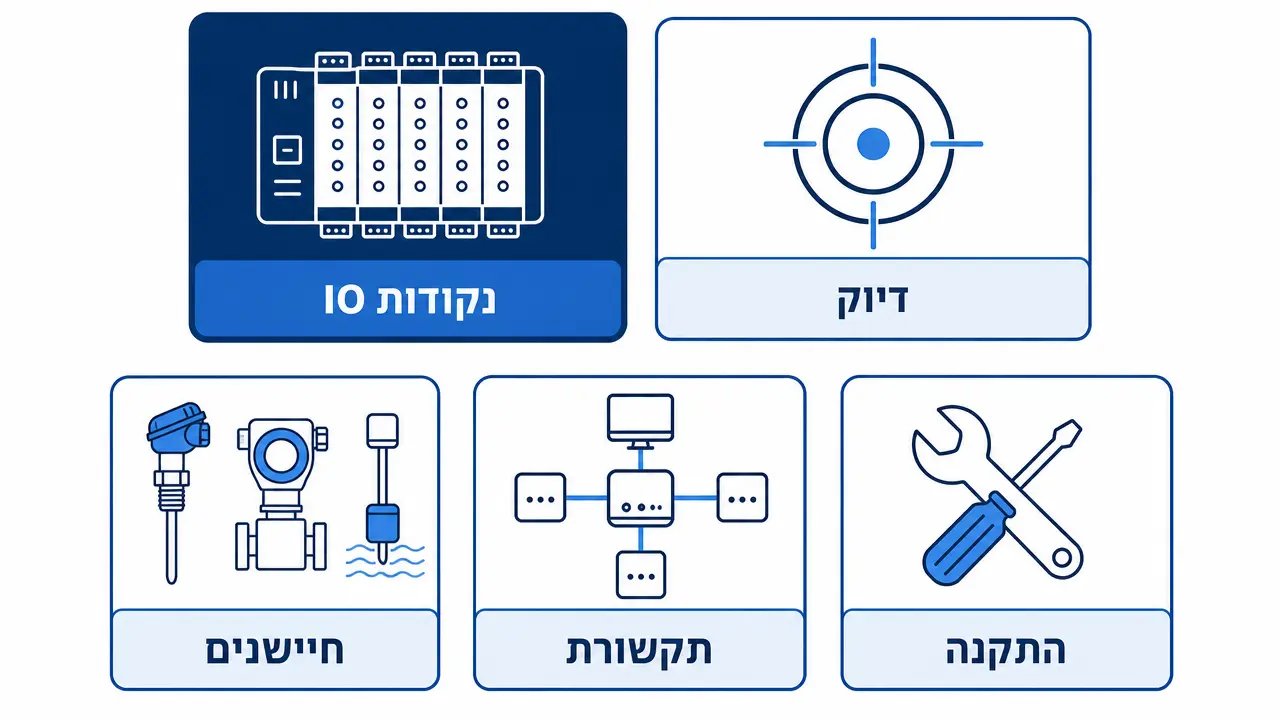

העלות נקבעת בעיקר לפי חמישה גורמים. 1. כמות נקודות מדידה והפעלה (IO). 2. רמת הדיוק והיציבות הנדרשת. 3. סוגי החיישנים (נקודתי מול רציף, סביבה קשה). 4. תקשורת ואינטגרציה (4-20mA, Modbus, HMI/SCADA). 5. תנאי התקנה והשבתה (חלון תחזוקה קצר מייקר את הפרויקט).

מבחינת מסגור, מערכת בסיסית כוללת חיישן, שסתום On/Off ולוגיקה להגנה. מערכת מתקדמת כוללת ויסות, טרנדים, דוחות וניהול אזעקות. ההבדל בעלות הכוללת (TCO) לא נמצא רק במחיר הרכיב אלא בהשבתות שנמנעות, בתחזוקה ובכיול לאורך חיי המערכת.

איך לאפיין כדי לקבל הצעת מחיר מדויקת

כדי לקצר את התהליך, כדאי לשלוח שרטוט צנרת או תהליך (אפילו סקיצה), טווחי ספיקה, לחץ וטמפרטורה, סוג נוזל ותנאי סביבה, מספר IO והאם קיים PLC, ודרישות תיעוד ובדיקות קבלה. ככל שהאפיון מדויק יותר, ההצעה קרובה יותר למציאות בשטח.

כמה עולה פרויקט בקרת מים ונוזלים בתעשייה?

איך כותבים מפרט (RFQ) לבקרת מים ונוזלים?

מפרט טוב מתאר תהליך ולא מבקש "תנו לי חיישן". תבנית פרקטית להעתקה. תיאור תהליך – מה נכנס, מה יוצא, מה המטרה. נתוני נוזל – סוג, צמיגות או מוצקים, קצף או אדים. טווחים – ספיקה, לחץ, טמפרטורה, מפלס. מצב כשל רצוי (Fail-safe) – מה קורה בהפסקת חשמל או אובדן אות. אינטגרציה – 4-20mA, דיגיטלי, Modbus, PLC קיים, HMI/SCADA. התקנה – מיקום, אילוצי קו ישר, נגישות תחזוקה. בדיקות קבלה – מה נחשב "עובד" (סימולציה, הרצה, כיול). אחריות ושירות – זמני תגובה וחלפים קריטיים.

הטבלה הבאה ממירה דרישות תהליך לרכיבים ומסכמת את השיקולים העיקריים.

ספק שמלווה את ההטמעה עם תמיכה טכנית של הנדסאי אלקטרוניקה חוסך את רוב תקלות הקונפיגורציה עוד לפני שהן מגיעות לשטח, וכך מקצר את זמן ההרצה.
