‏מדריך רכישה והתקנה של תא פוטואלקטרי מנצח

תא פוטואלקטרי לתאורה

לפני שמזמינים תא פוטואלקטרי, כדאי לוודא שמדברים על אותו רכיב. בגוגל המונח מתערבב בין הסבר פיזיקלי על תא סולארי לבין החיישן שכולם באמת מחפשים – החיישן שמדליק ומכבה תאורה לפי עוצמת האור בסביבה. במאמר הזה מדובר על השני. חיישן אור פשוט שמודד לוקס, ומחליט מתי מעגל התאורה צריך להיות פעיל.

ברמת השטח, זה הרכיב שנקרא גם פוטו צל או פוטוצל, וזה מה שאנשי מקצוע מחפשים כשהם רוצים פתרון שיודע מדליק אור אוטומטית כשמחשיך ומכבה אותו כשמאיר. שימושים טיפוסיים הם תאורת חצר, חניה, שבילי גישה, שלטי כניסה ותאורת ביטחון.

בגלעוז אלקטרוניקה פוגשים לא מעט תקלות שחוזרות מהשטח סביב הרכיב הזה – הבהובים, הדלקה ביום, פוטוצל שנשרף בגלל עומס LED לא מתאים. רוב התקלות האלה לא נובעות מרכיב פגום אלא מבחירה או התקנה לא נכונה. לכן לפני שקונים, כדאי להבין מה בדיוק בודקים כדי שההתקנה תעבוד אמין לאורך זמן בתנאי חוץ בישראל.

תוכן עניינים

1. מה זה תא פוטואלקטרי (פוטוצל) שמדליק אור
2. איך תא פוטואלקטרי עובד בפועל (ומה זה סף LUX)
3. ההבדל בין תא פוטואלקטרי בפיזיקה לבין פוטוצל לתאורה
4. איפה הכי נכון להתקין פוטוצל כדי שיעבוד אמין
5. איך מחברים תא פוטואלקטרי בצורה נכונה ובטוחה
6. האם אפשר לחבר כמה גופי תאורה לתא פוטואלקטרי אחד
7. איזה תא פוטואלקטרי מתאים במיוחד לתאורת LED
8. דרגת אטימות IP – מה חובה לדעת לפני התקנת חוץ בישראל
9. למה הפוטוצל מדליק אור גם ביום
10. למה הפוטוצל לא מדליק את האור בלילה
11. למה התאורה מהבהבת או נדלקת ונכבית בלופ עם פוטוצל
12. מה עדיף – תא פוטואלקטרי או טיימר אסטרונומי
13. מתי כדאי לשלב פוטוצל עם טיימר ולא לבחור רק אחד
14. תכונות קטנות שעושות הבדל גדול באמינות
15. צ'ק-ליסט קנייה מהיר – איך לבחור תא פוטואלקטרי לפי פרמטרים
16. טבלת השוואה – בחירה מהירה של פתרון הדלקת תאורה אוטומטית
17. גרפים בטקסט – להסביר בלי תמונות

מוצרים נבחרים

מה זה תא פוטואלקטרי (פוטוצל) שמדליק אור

תא פוטואלקטרי הוא רכיב בקרה שמפעיל או מנתק את הפאזה למעגל התאורה לפי רמת האור בסביבה. כשעוצמת האור יורדת מתחת לסף מוגדר, הרכיב סוגר את המעגל והתאורה נדלקת. כשהאור עולה בבוקר, הוא פותח את המעגל ומכבה.

בשוק הישראלי פוגשים כמה שמות לאותו רכיב. הנפוץ הוא פוטוצל, לצד פוטו צל ו"חיישן בין ערביים". כולם מתייחסים לאותו עיקרון של חיישן אור שמפעיל תאורה. השימושים הנפוצים הם תאורת חוץ בבתים פרטיים, חניונים, גינות ציבוריות, שבילים ותאורת ביטחון היקפית. בכל אחד מהמקרים המטרה זהה – שהתאורה תעבוד לבד, בלי מתג ידני ובלי תלות בזיכרון של מישהו לכבות בבוקר.

איך תא פוטואלקטרי עובד בפועל (ומה זה סף LUX)

התהליך פשוט. חיישן אור מודד את עוצמת ההארה, משווה אותה לסף מוגדר, ולפי התוצאה מפעיל או מנתק את היציאה. עוצמת ההארה נמדדת ביחידת לוקס, שהיא מדד לכמות האור שמגיעה למשטח נתון. תא פוטואלקטרי טוב עובד עם חיישן לוקס שמגיב בצורה יציבה לשינויי האור לאורך היום.

שני מנגנונים קובעים את היציבות בפועל. הראשון הוא היסטרזיס – הפרש מכוון בין סף הדלקה לסף כיבוי. סף ההדלקה נמוך יותר מסף הכיבוי, כך שהרכיב לא "קופץ" בין המצבים כשהאור מרחף סביב נקודה אחת. השני הוא השהיה, כלומר Delay של שניות בודדות שמונע הדלקה מיותרת בגלל ענן חולף או פנס של רכב עובר.

ב-LED שני המנגנונים האלה קריטיים במיוחד. גופי LED מגיבים מיד לשינוי מתח, בלי ההתחממות ההדרגתית של נורות ליבון, ולכן כל תנודה סביב הסף מתורגמת להבהוב מיידי. השהיה נגד הבהובים והיסטרזיס רחב הם ההבדל בין התקנה שקטה להתקנה שמעצבנת את הלקוח כל לילה.

ההבדל בין תא פוטואלקטרי בפיזיקה לבין פוטוצל לתאורה

כאן נופלים הרבה חיפושים. אם מחפשים רכיב אלקטרוני לניסוי, למעגל אלקטרוני או תא סולארי שממיר אור לזרם – זה עולם אחר לגמרי, וזה לא הרכיב שמתקינים על עמוד תאורה בחצר. המונח האקדמי תא פוטואלקטרי באמת מתייחס לתופעה הפיזיקלית, אבל בעולם החשמל היומיומי הכוונה כמעט תמיד לחיישן אור להדלקת תאורה.

גם באנגלית קורה אותו בלבול. גולשים מחפשים "photoelectric cell" כשהם מתכוונים בפועל לפוטוצל לתאורה, לצד "photocell sensor" ו"dusk to dawn". אם המטרה שלכם היא הדלקת תאורה אוטומטית, אתם מחפשים את חיישן האור לתאורה – ולא רכיב מעבדה. הבהרה קטנה הזו חוסכת הזמנה של מוצר לא נכון.

איפה הכי נכון להתקין פוטוצל כדי שיעבוד אמין

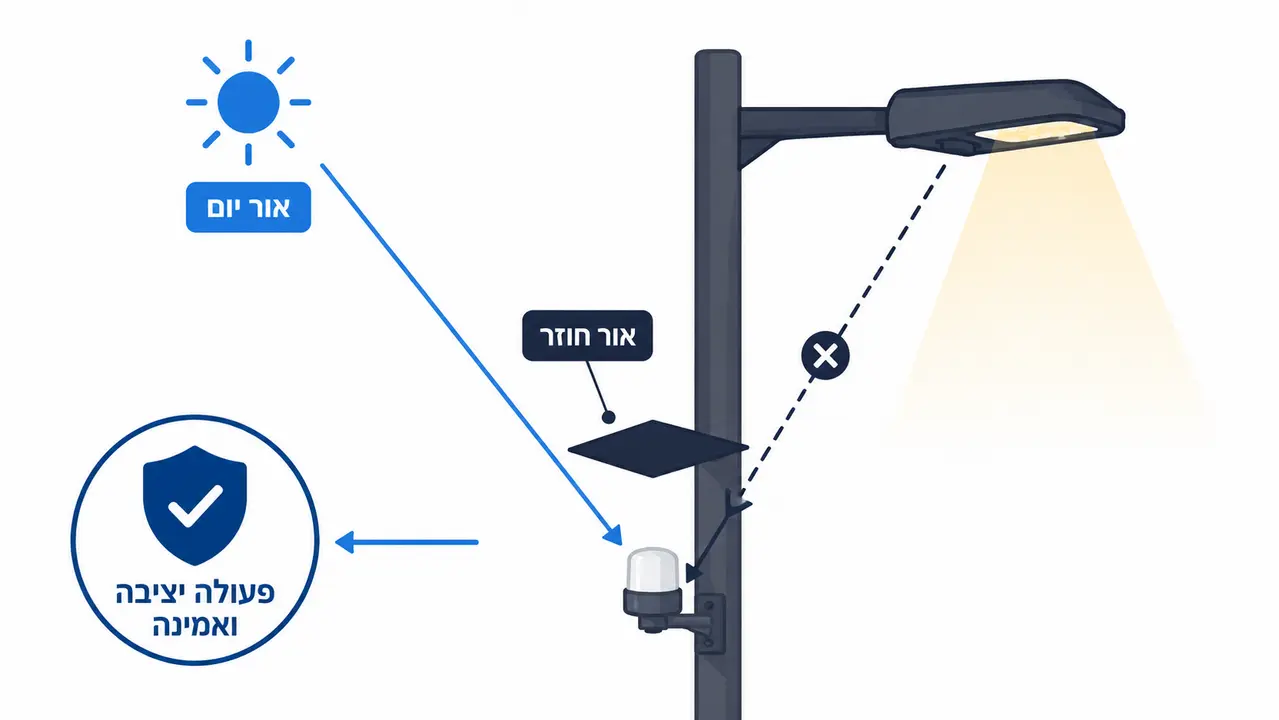

איפה הכי נכון להתקין פוטוצל כדי שיעבוד אמין

כלל האצבע היחיד שחשוב לזכור – החיישן צריך "לראות" אור יום אמיתי, ולא את האור של הגוף שהוא עצמו מפעיל. רוב תקלות הלופ נובעות מהפרה של הכלל הזה. מיקומים בעייתיים כוללים התקנה בתוך נישה חשוכה, מתחת לגג עמוק שחוסם אור יום, מול גוף תאורה אחר או ליד חלון מואר שדולק כל הלילה. בכל אחד מהמצבים האלה החיישן מקבל קריאת אור שגויה.

כיוון, זווית והצללה

ממקמים את הפוטוצל בזווית שממזערת "אור חוזר" מהפנס שהוא מפעיל. כלומר, לא ישירות מתחת לגוף התאורה ולא בקו ראייה ישיר אליו. אם יש אור רחוב חזק או תאורת שכן שמפריעה, אפשר להוסיף הצללה קלה מהצד המפריע – בתנאי שלא חוסמים את אור היום הכללי מלמעלה. המטרה היא שהחיישן ידגום את שמי היום, לא מקור אור מלאכותי נקודתי.

מרחק מגוף התאורה וממקורות אור חיצוניים

מרחק והסטה הצידה פותרים חלק גדול מבעיות ההבהוב. ככל שהחיישן רחוק יותר מהפנס ומוסט ממנו זווית, כך פוחתת כמות האור החוזר שמגיעה לעדשה. בתאורת חוץ סטנדרטית מספיקה לרוב הסטה של החיישן למקום שממנו הוא לא רואה את הגוף באופן ישיר. זהו העיקרון שמאפשר הדלקה אוטומטית לתאורת חוץ יציבה לאורך זמן.

איך מחברים תא פוטואלקטרי בצורה נכונה ובטוחה

הבהרה לפני הכל – עבודות חשמל מבוצעות על ידי חשמלאי מוסמך בלבד, בהתאם לתקנות. העיקרון הבסיסי הוא שהתא הפוטואלקטרי "שולט" על הפאזה לעומס התאורה, כלומר מחובר בטור כמנתק ומפעיל של המעגל, לפי סכמת היצרן הספציפית של הדגם.

לפני החיבור בודקים שלושה דברים. ראשית, מתח ההזנה תואם לדגם (לרוב 230V). שנית, שהעומס בפועל, כולל דרייברים של LED, נמצא בתוך הדירוג המותר. שלישית, שאיכות האטימה של הקופסה והמחברים מתאימה להתקנת חוץ. אם יש ספק לגבי התאמה לעומס LED או לצורך בקונטקטור, מומלץ לפנות לתמיכה טכנית ושירות לקוחות לפני ההתקנה.

דגמי 2 חוטים מול 3 חוטים – מה ההבדל ברמה יישומית

בדגם 2 חוטים החיישן מחובר בטור עם העומס, כלומר הוא מנתק ומחבר את הפאזה בלבד. בדגם 3 חוטים יש הזנה נפרדת, יציאה לעומס ולעיתים חיבור אפס לפי הצורך, מה שמאפשר יציבות טובה יותר ולעיתים דירוג עומס גבוה יותר. ההבדל המעשי הוא באופן החיווט ובדיוק ההזנה. תמיד עובדים לפי תרשים היצרן הספציפי של הדגם שרכשתם, כי סדר החוטים משתנה בין יצרנים.

עומס LED וזרם התנעה – למה זה משנה בבחירה ובחיבור

גם כשמספר הוואטים נראה נמוך, זרם ההתנעה של דרייברים ל-LED יכול להגיע לערכים גבוהים לרגע קצר בהדלקה. זרם ההתנעה הזה עלול להדביק או לשרוף מגע של ממסר קטן שמובנה בפוטוצל, גם אם ההספק הממוצע בתוך הדירוג. לכן בבחירה מסתכלים על דירוג שמתאים לעומסי LED ולא רק על מספר הוואטים הכללי, ובמערכות גדולות מפעילים קונטקטור לתאורה במקום להעמיס על התא.

האם אפשר לחבר כמה גופי תאורה לתא פוטואלקטרי אחד

כן, כל עוד סך הזרם או ההספק של כל הגופים יחד נמצא בתוך הדירוג של התא הפוטואלקטרי. הבעיה מתחילה כשמצטברים הרבה גופים או הרבה דרייברים, ואז זרם ההתנעה המצטבר מסכן את המגע הפנימי.

כלל התכנון פשוט – כשיש הרבה גופים, מפעילים את התא כפיקוד בלבד, כלומר הוא מפעיל סליל של קונטקטור, והקונטקטור הוא זה שנושא את עומס התאורה בפועל. במערכות מרובות גופים, נהוג להשתמש ברכיבי פיקוד ובקרה כדי שהפוטוצל יעבוד כפיקוד בלבד. היתרון התחזוקתי ברור – מגע התא לא סובל מזרמי הענק, מה שמאריך את חייו ומפחית תקלות חוזרות.

איזה תא פוטואלקטרי מתאים במיוחד לתאורת LED

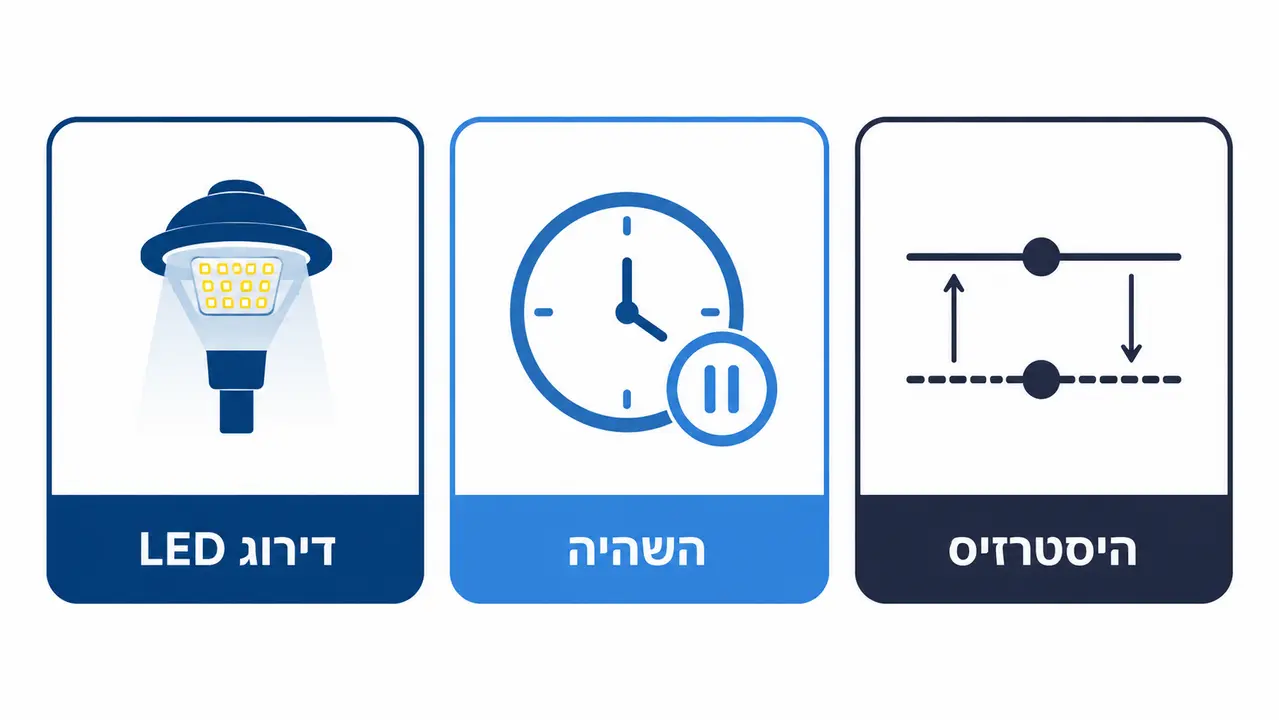

איזה תא פוטואלקטרי מתאים במיוחד לתאורת LED

תאורת LED מציבה דרישות שונות מנורות מסורתיות, ולכן הבחירה חייבת להיות ממוקדת. דרישות המינימום המומלצות הן שלוש. ראשית, דירוג שמתאים במפורש לעומסי LED ולא רק ציון וואטים כללי. שנית, השהיה או מנגנון אנטי-הבהוב מובנה. שלישית, היסטרזיס טוב, או לכל הפחות מוצר איכותי שמציין בבירור את סף ההדלקה וסף הכיבוי.

שני התרחישים הנפוצים ב-LED הם הבהוב לילי בגלל אור חוזר מהגוף אל החיישן, והדלקה או כיבוי חוזרים סביב הדמדומים כשהאור מרחף ליד הסף. תא פוטואלקטרי לתאורת LED שמתוכנן נכון עם השהיה נגד הבהובים והיסטרזיס רחב פותר את שניהם. עקרונות תכנון ותפעול נוספים לתאורת LED מופיעים במדריך היישום הממשלתי לתאורת LED, שמכסה גם דגשי התקנה.

דרגת אטימות IP – מה חובה לדעת לפני התקנת חוץ בישראל

דירוג IP מגדיר את רמת ההגנה של המעטפת מפני חדירת אבק ומים, והוא קריטי לכל תא פוטואלקטרי לתאורה חיצונית. הספרה הראשונה מתייחסת לאבק, השנייה למים. חדירת מים לקופסה היא אחד הגורמים הנפוצים ביותר לקצרים ולתקלות בתאורת חוץ.

ההתאמה נקבעת לפי הסביבה. בהתקנה חשופה לגשם ישיר דורשים דירוג גבוה יחסית. באזור חוף, מלח ולחות מחייבים חומרים ואטמים עמידים במיוחד. באזור אבק או תעשייה מדגישים את ההגנה מפני חלקיקים. דגשי ההתקנה שמונעים חדירת מים הם כניסת כבלים מלמטה, אטמים תקינים וקופסת חיבורים מתאימה. הגדרת הדרגות מבוססת על תקן ת"י 60529, ואפשר לעיין בעמוד התקן במכון התקנים לפירוט מלא.

למה הפוטוצל מדליק אור גם ביום

הסימפטום ברור – התאורה נשארת דולקת באור יום מלא. הסיבות הנפוצות הן צל קבוע שנופל על החיישן, לכלוך שהצטבר על העדשה, כיסוי או מדבקה ששכחו להסיר, מיקום בתוך נישה חשוכה, או חיבור שגוי בין הפאזות.

הבדיקות המהירות מסודרות מהקל אל הכבד. מנקים את העדשה, בודקים את הזווית ואת קו הראייה לאור יום, בודקים מתח בכניסה וביציאה, ומעתיקים זמנית את החיישן למקום פתוח כדי לבדוק אם ההתנהגות משתנה. הפתרונות נגזרים מהממצא – שינוי מיקום, החלפה לדגם עם סף והשהיה מתאימים, או שיפור אטימה. לפני שממהרים להחליף רכיב פוטו צל שלם, בודקים קודם מיקום ולכלוך, כי אלה הגורמים לרוב תקלות המדליק אור ביום.

למה הפוטוצל לא מדליק את האור בלילה

כשהתאורה נשארת כבויה למרות שהחשיך, עובדים בשיטה מסודרת מהחשמל אל העומס. בודקים ארבעה שלבים ברצף. ראשית, האם מגיע מתח הזנה לתא הפוטואלקטרי. שנית, האם יש מתח ביציאה ברגע שהחשיך. שלישית, האם גוף התאורה או הדרייבר עצמו תקין. רביעית, האם העומס גדול מדי או שזרם ההתנעה גבוה מהדירוג ומפיל את המגע.

שני תרחישים חוזרים במיוחד. הראשון הוא קונטקטור חיצוני תקול, שגורם לכך שגם אם הפוטוצל נותן פיקוד, העומס לא מקבל מתח. השני הוא חיבור אפס או פאזה לא נכון בהתאם לדגם, שמונע פעולה תקינה. התקנת תא פוטואלקטרי נכונה לפי תרשים היצרן מונעת את מרבית התקלות האלה עוד לפני שהן קורות.

למה התאורה מהבהבת או נדלקת ונכבית בלופ עם פוטוצל

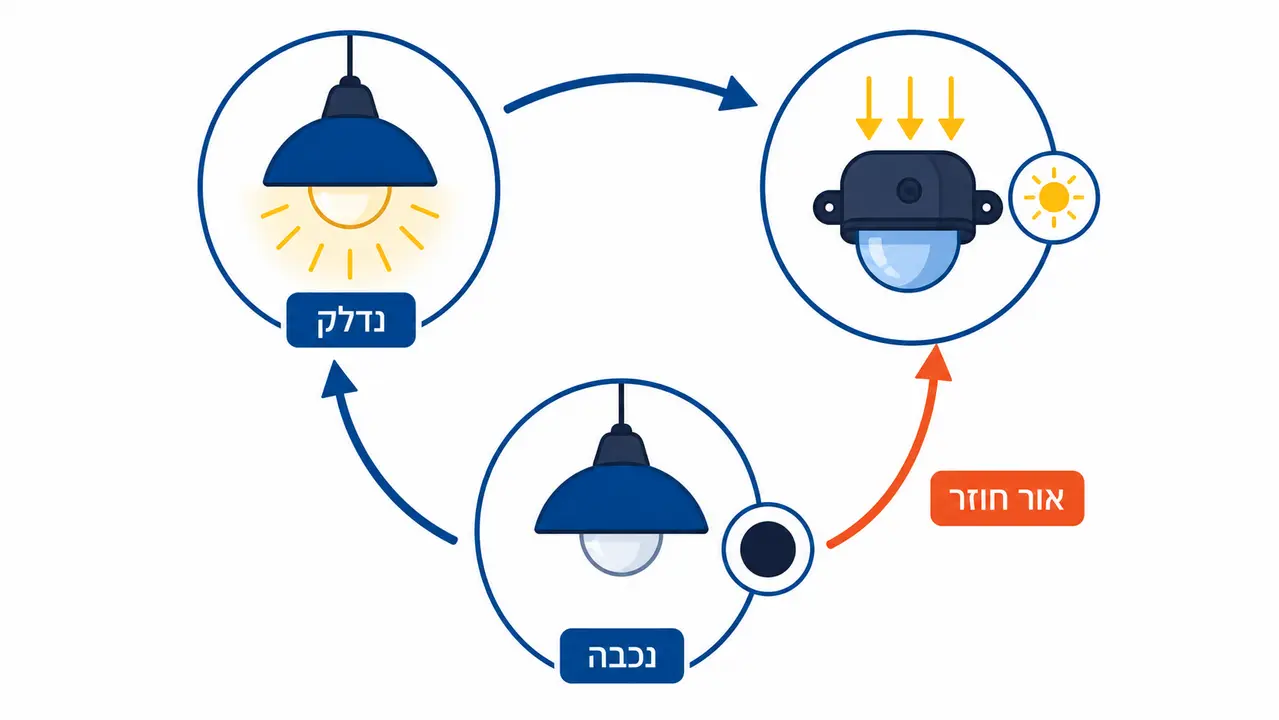

למה התאורה מהבהבת או נדלקת ונכבית בלופ עם פוטוצל

הלופ הקלאסי מתרחש כשהחיישן רואה את האור של הגוף שהוא עצמו הדליק. ברגע שהתאורה נדלקת, החיישן קורא "מואר" ומכבה. מיד נהיה חשוך, הוא קורא "חשוך" ומדליק שוב, וכך בלי סוף. שינויי אור קטנים סביב סף ההדלקה מחריפים את התופעה.

איך לזהות אור חוזר מהגוף

מבחן שטח פשוט מכריע את השאלה. מסתירים זמנית את החיישן בכף היד או משנים את זוויתו, ובודקים אם הלופ נפסק. אם ההבהוב מפסיק ברגע שהחיישן לא רואה את הפנס, זהו אור חוזר, וזו בעיית מיקום ולא בעיית רכיב.

פתרונות תכנון והתקנה

הפתרונות מדורגים לפי מאמץ. מתחילים בשינוי מיקום או הסטה הצידה כך שהחיישן לא רואה את הגוף. אם הדגם תומך, מוסיפים השהיה נגד הבהובים שמייצבת את המצב סביב הסף. במערכות עם עומסים ודרייברים רבים משתמשים בממסר או קונטקטור לתאורה שמנתק את התא מזרמי הענק. במקרים מסוימים משנים את האופטיקה או כיוון גוף התאורה כדי שלא יאיר ישירות על החיישן.

מה עדיף – תא פוטואלקטרי או טיימר אסטרונומי

ההחלטה נקבעת לפי תנאי השטח, לא לפי העדפה כללית. תא פוטואלקטרי מגיב לאור אמיתי בזמן אמת, כולל עננות כבדה או סערה שמחשיכות באמצע היום. טיימר אסטרונומי עובד לפי זמני זריחה ושקיעה מחושבים למיקום, ולכן הוא פחות מושפע מאור זר, לכלוך על עדשה או הצללה מקרית. את זמני הזריחה והשקיעה המדויקים אפשר לאמת דרך השירות המטאורולוגי.

הכלל המעשי – באתר עם אור רחוב חזק או שכנים עם תאורה עוצמתית, טיימר אסטרונומי ימנע קריאות שגויות. באתר עם שינויי מזג אוויר משמעותיים ועננות, פוטוצל יגיב טוב יותר לחשיכה בפועל. בשני המקרים מדובר בחיישן אור לתאורה או בחלופה שלו לפי ההקשר. באתרים תעשייתיים אפשר לשלב גם לוגיקות נוספות, וראו הרחבה במאמר מה זה PLC וכיצד הוא עובד?

מתי כדאי לשלב פוטוצל עם טיימר ולא לבחור רק אחד

התרחיש המסחרי הנפוץ הוא כשרוצים גם הדלקה אוטומטית בחשיכה אמיתית וגם הגבלה לשעות מסוימות. פוטוצל מדליק את התאורה בשקיעה בפועל, בלי תלות בעונה, וטיימר מכבה בשעה קבועה בלילה, למשל אחת או שתיים לפנות בוקר, לצורך חיסכון.

היתרונות ברורים. חיסכון בצריכת חשמל בשעות שבהן אין צורך בתאורה מלאה, פחות תלונות בסגנון "למה זה דולק כל הלילה", ופתרון לאזורים עם אור זר שבהם פוטוצל לבדו עלול לטעות. השילוב מספק הדלקה אוטומטית לתאורת חוץ מדויקת יחד עם שליטה על שעות הכיבוי, וטיימר אסטרונומי משתלב בו היטב כשרוצים דיוק גם בזמני ההפעלה.

תכונות קטנות שעושות הבדל גדול באמינות

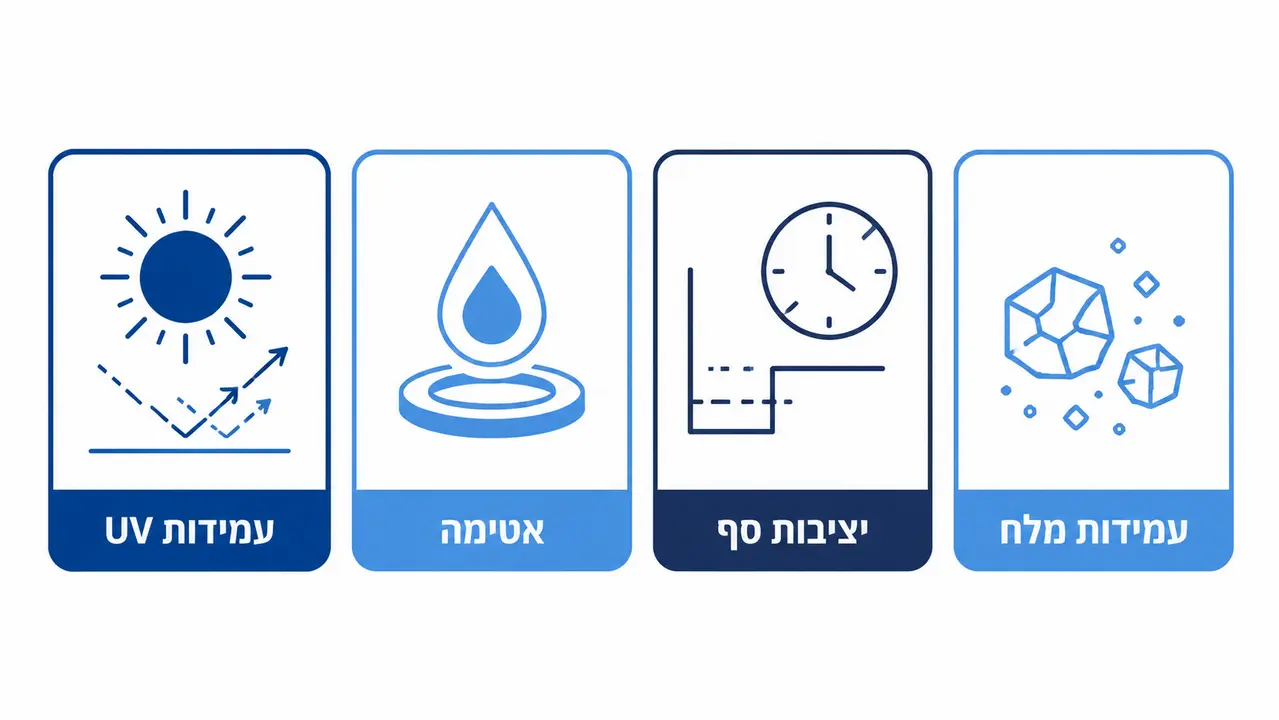

תכונות קטנות שעושות הבדל גדול באמינות

ההבדל בין רכיב שעובד שנה לרכיב שעובד שנים נמצא בפרטים שמתקינים ורכש צריכים לבקש במפורש. עמידות UV מונעת הצהבה ושבירות של הקופסה תחת שמש ישראלית חזקה. איכות אטימה ואטמים טובים מפחיתה חדירת לחות. יציבות סף והיסטרזיס מונעת קפיצות. השהיה מובנית חוסמת הדלקות מיותרות. איכות ההדקים והחיבורים משפיעה ישירות על אמינות החיווט לאורך זמן.

בישראל יש דגשי סביבה שלא כדאי להתעלם מהם. אבק שמצטבר על העדשה ומשבש קריאה, שמש חזקה שמזקינה חומרים לא עמידים, וקרבה לים שמאיצה קורוזיה. דירוג אטימות IP לתאורת חוץ הוא רק ההתחלה – חיישן בין ערביים שמותקן באזור חוף דורש גם חומרים עמידים למלח, לא רק אטימה גבוהה.

צ'ק-ליסט קנייה מהיר – איך לבחור תא פוטואלקטרי לפי פרמטרים

לפני הזמנה, כדאי לסמן את הפרמטרים הבאים. לצד כל אחד מופיעה הטעות הנפוצה שגורמת להחזרות.

1. מתח הזנה – טעות נפוצה היא הזמנת דגם שלא תואם ל-230V של המתקן.
2. סוג חיבור, 2 או 3 חוטים לפי הדגם – טעות נפוצה היא חיווט לפי הרגל ולא לפי תרשים היצרן.
3. דירוג זרם או וואט עם התאמה ל-LED ולזרם התנעה – טעות נפוצה היא הסתכלות על הוואטים בלבד תוך התעלמות מזרם ההתנעה LED.
4. דירוג IP וסוג התקנה – טעות נפוצה היא IP נמוך מדי להתקנה חשופה לגשם.
5. סף לוקס, היסטרזיס והשהיה – טעות נפוצה היא בחירת דגם בלי השהיה שגורם להבהובים.
6. תנאי סביבה כמו אבק, ים ושמש – טעות נפוצה היא התעלמות מעמידות UV באזור חשוף.
7. האם מפעיל עומס ישירות או דרך קונטקטור – טעות נפוצה היא העמסת התא במקום מרובה גופים.

אם יש לכם רשימת גופים ודרייברים ורוצים לוודא דירוג נכון לעומס ול-IP, צרו קשר עם הצוות להתאמה. ליווי צמוד של מהנדס החברה בשלב הבחירה חוסך את רוב ההחזרות והתקלות בשטח.

טבלת השוואה – בחירה מהירה של פתרון הדלקת תאורה אוטומטית

פרמטר	תא פוטואלקטרי (פוטוצל)	טיימר אסטרונומי	שילוב פוטוצל + טיימר
מה מפעיל	רמת אור בפועל	זמני זריחה ושקיעה מחושבים	גם אור בפועל וגם חלון שעות
דיוק מול מזג אוויר	גבוה, מגיב לעננות	בינוני, לא רואה עננים	גבוה
רגישות לאור זר	בינונית עד גבוהה, תלוי מיקום	נמוכה	נמוכה עד בינונית
תחזוקה	ניקוי ומיקום חשובים	כמעט לא	בינונית
מתי מומלץ	תאורת חוץ סטנדרטית	אזור עם הרבה אור זר	כשצריך גם אוטומציה וגם חיסכון בשעות

לבית פרטי לרוב תא פוטואלקטרי מספיק בהחלט. לאתר עם אור זר משמעותי עדיף טיימר אסטרונומי או שילוב של שניהם.

גרפים בטקסט – להסביר בלי תמונות

גרף ראשון מתאר עקומת הדלקה וכיבוי עם היסטרזיס. ציר X הוא הזמן ושינוי האור הסביבתי, ציר Y הוא רמת האור בלוקס. מסמנים שני קווים אופקיים – סף הדלקה נמוך יותר וסף כיבוי גבוה יותר. כשהאור יורד וחוצה את סף ההדלקה הנמוך, התאורה נדלקת. כדי לכבות, האור צריך לעלות עד סף הכיבוי הגבוה. הפער בין שני הספים הוא מה שמונע קפיצות והבהובים סביב נקודה אחת.

גרף שני ממפה גורמי תקלות מול פתרון. לכלוך על העדשה או אטימה לקויה מול ניקוי ושיפור IP. מיקום לא נכון מול העתקה והצללה נכונה. עומס LED וזרם התנעה גבוה מול דירוג מתאים או ממסר ביניים. חיבור שגוי מול חיווט לפי תרשים יצרן. למתקין זה נותן פחות הבהובים ופחות קריאות שירות חוזרות אל השטח.
