‏מדריך קנייה של מכשיר למדידת מתח חשמלי מקצועי

מדריך בחירת מכשיר למדידת מתח

מכשיר למדידת מתח חשמלי הוא הכלי הבסיסי ביותר שנמצא בתיק של כל חשמלאי ואיש אחזקה, ובכל זאת רוב הטעויות באבחון לוחות מתחילות דווקא ממנו – מטווח מדידה לא נכון, מפרוב שחוק, או מבחירה שגויה בין מכשיר ידני לפתרון קבוע בלוח. מדידת מתח נכונה היא ההבדל בין אבחון תקלה בדקות לבין החלפת רכיבים תקינים שוב ושוב.

בשטח פוגשים שני עולמות. מצד אחד יש את המולטימטר הידני של טכנאי התחזוקה, ומצד שני את מד מתח תעשייתי (voltmeter) שמותקן בדלת הלוח ומציג קריאה רציפה. שני הפתרונות מודדים את אותו גודל פיזיקלי, אבל הם עונים על צרכים שונים לגמרי.

במדריך הזה נעשה סדר עבור לקוחות גלעוז אלקטרוניקה בשאלה המרכזית – איזה סוג מכשיר מתאים לאיזו משימה, איך מודדים AC ו-DC בצורה בטוחה ומדויקת, ואיך משתמשים במדידה כדי לאבחן תקלות אמיתיות בלוח. בסוף המדריך תמצאו טבלת התאמה מהירה וצ'ק-ליסט רכישה ללוח ולשטח.

מוצרים נבחרים

DIB01 PIB-01 – ממסר הגנת זרם גבוה או נמוך

לצפייה במוצר

DIA-53S7 – ממסר זרם להתקנה על פס דין, עד 100A AC. יציאה N/PNP

לצפייה במוצר

DIB-01CM – ממסר הגנת זרם גבוה או נמוך עד 100A AC, לפס דין. יציאת ממסר

לצפייה במוצר

APSCM – שנט. מתמר זרם DC עד 10A או 100A למתח 100mvDC

לצפייה במוצר

מהו מתח חשמלי ולמה מודדים אותו בכלל?

מתח הוא הפרש הפוטנציאלים בין שתי נקודות במעגל, והוא הגודל שקובע אם רכיב יקבל את האנרגיה שהוא צריך כדי לעבוד. בקר שמתוכנן ל-24VDC לא יתפקד תקין אם ההזנה יורדת ל-19V תחת עומס, וממסר עלול לא למשוך אם המתח על הסליל נמוך מהסף.

בתעשייה מדידת מתח משמשת לארבעה דברים עיקריים. אימות שההזנה מגיעה בכלל, בדיקת יציאה של ספקי כוח, איתור נפילות מתח לאורך מסלול החיווט, ובדיקת מסופים ופיוזים לאיתור מגע רופף. את הרקע התיאורטי למדידות במעגל DC אפשר לראות במסמך הרקע הפיזיקלי למעגלי DC של אוניברסיטת תל אביב.

מה זה voltmeter ומה ההבדל בינו לבין מולטימטר?

וולטמטר מודד מתח בלבד. מולטימטר מודד מתח וגם זרם, התנגדות, רציפות ולעיתים תדר וקיבול. זה ההבדל הבסיסי, אבל המשמעות התעשייתית שלו חשובה יותר.

המולטימטר הוא כלי השטח של טכנאי התחזוקה – רב-שימושי, נייד, מתאים לבדיקות נקודתיות בכל מקום בלוח. מד מתח ייעודי או מד לוח לעומת זאת נותן תצוגה רציפה בנקודה קבועה, בלי צורך להוציא מכשיר ולחבר פרובים בכל פעם. בלוחות סדרתיים של יצרני מכונות זו גם דרך להשיג סטנדרטיזציה, כי מד מתח תעשייתי מותקן קבוע ומציג את אותו מידע לכל מפעיל.

איך מודדים מתח DC בצורה נכונה?

מדידת מתח DC דורשת סדר פעולות קבוע. ראשית מכוונים את המכשיר למצב DC V. שנית בוחרים טווח מדידה מתאים או משתמשים ב-Auto-range אם קיים. שלישית ממקמים את הפרובים – החיובי לנקודה הגבוהה והשלילי להארקה או ל-0V לפי תכנון המערכת. רביעית מודדים במקביל למסילה או לעומס.

דוגמה מהשטח – בדיקת יציאת ספק 24VDC בלוח פיקוד. מודדים על הדקי היציאה של הספק ומצפים לקרוא סביב 24V. אם מודדים על מסוף היציאה מהלוח וקוראים 22V, יש נפילת מתח לאורך החיווט או על ההגנות. בדיקת נפילת מתח על פיוז או מפסק תחת עומס חושפת מגע פנימי בעייתי שלא נראה כשאין זרם.

איך בוחרים טווח מדידה כדי להימנע מ-OL או 0?

כלל האצבע פשוט – מתחילים בטווח גבוה ויורדים, או משתמשים ב-Auto-range כשהמכשיר תומך בו. קריאת OL אומרת שהמתח גבוה מהטווח שנבחר, וקריאת 0 בטווח גבוה מדי עלולה להסתיר מתח נמוך אמיתי. אין טעם לרדוף אחרי ספרה אחרונה כשמאבחנים תקלה – הפרש של וולט אחד לא ישנה את האבחנה כשמחפשים נפילה של חמישה וולט.

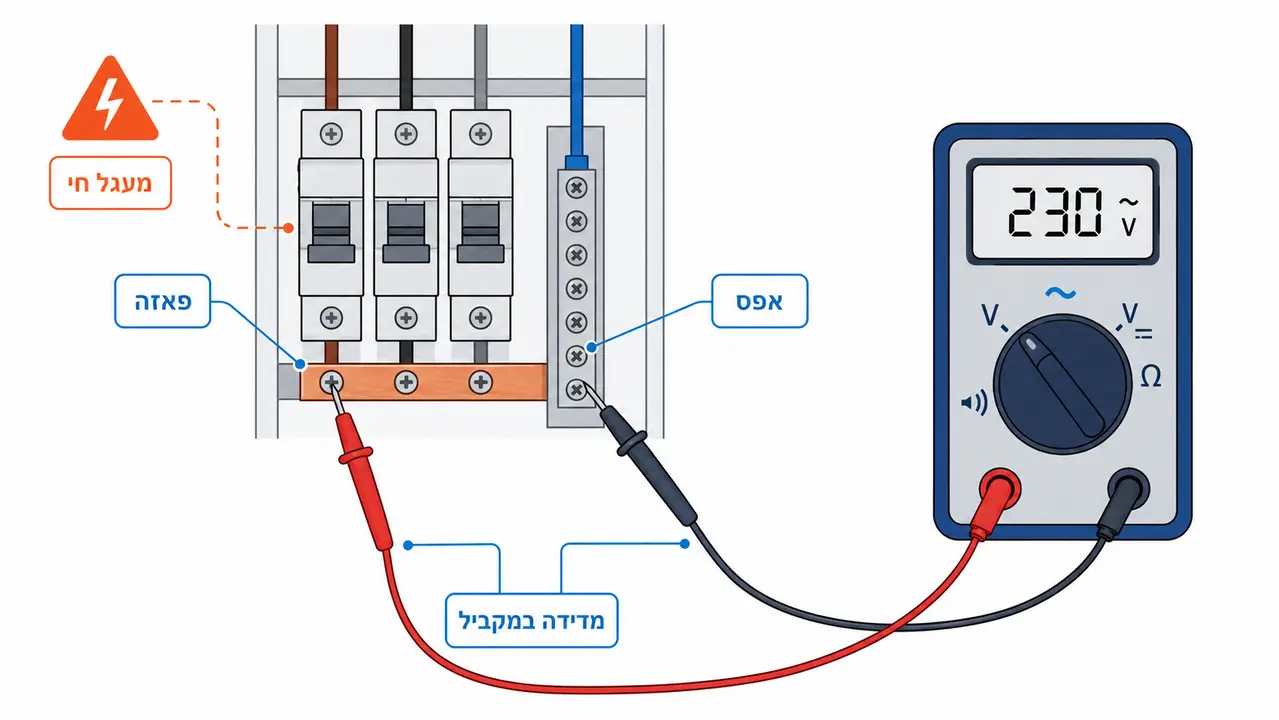

איך מודדים מתח AC כולל 230V בצורה בטוחה?

מדידת מתח AC בלוח חי דורשת משמעת עבודה. מכוונים למצב AC V, בודקים שהפרובים והבידוד תקינים לפני שנוגעים בכלום, ומודדים במקביל – פאזה לאפס או פאזה לפאזה לפי הצורך. בסביבות עם מנועים וממירי תדר יש רעש והשראות שיכולים להשפיע על הקריאה, ולכן חשוב למדוד בנקודות יציבות ולא על כבלים ארוכים חשופים.

בסביבה תעשייתית חשוב להתייחס גם לאביזרי ופתרונות בטיחות משלימים בהתאם לסוג העבודה. דגשים כלליים לעבודה בטוחה מרוכזים גם במסמך הבטיחות של משרד העבודה. מדידת מתח AC על הזנת לוח היא פעולה שגרתית, אבל היא נעשית על מעגל חי ולכן היא זו שדורשת את מירב תשומת הלב.

איך מודדים מתח AC כולל 230V בצורה בטוחה?

למה וולטמטר חייב להתחבר במקביל?

מתח נמדד בין שתי נקודות, ולכן החיבור תמיד במקביל לעומס או לנקודות הבדיקה. זה שונה מאמפרמטר שמתחבר בטור. הטעות הנפוצה בלוח היא להחליק עם הפרוב וליצור קצר בין שני הדקים סמוכים, מה שעלול לגרום לקשת חשמלית או להפעלת הגנה.

הטיפ התעשייתי הוא לעבוד עם נקודות בדיקה או מסופים נגישים שתוכננו לשם כך. כשיש בלוח נקודות בדיקה ייעודיות, מדידת מתח הופכת מהירה ובטוחה יותר, וזמן איתור התקלה מתקצר משמעותית. בלוחות שמתוכננים היטב זו לא מותרות אלא חלק מהתכנון ההנדסי.

מתי צריך מד מתח תעשייתי ולא רק מולטימטר?

יש מספר סימנים ברורים שמצביעים על צורך בפתרון קבוע. כשצריך תצוגה רציפה על דלת הלוח בקרבת המפעיל. כשרוצים לקצר זמן איתור תקלה למבט אחד. כשסביבת העבודה רועשת ותעשייתית לאורך זמן. וכשיש צורך להעביר מידע לבקרה, ללוג או להתראות.

מולטימטר עונה מצוין על בדיקה נקודתית, אבל הוא לא נשאר מחובר ולא מתעד. כשמפעל חווה נפילות מתח רגעיות שמפילות קו ייצור, מולטימטר לא יתפוס אותן כי הן קורות כשאף אחד לא מודד. כאן נכנס מד מתח תעשייתי עם ניטור רציף. בגלעוז אלקטרוניקה מותאם הפתרון לפי הצורך בשטח, ולא כל לוח דורש את אותה רמת ניטור.

מהו מד מתח תעשייתי לפאנל או למסילת DIN?

קיימים שני פורמטים נפוצים. מד פאנל מותקן חזיתית בדלת או בפאנל, כך שהמפעיל רואה את הקריאה מיד. מד למסילת DIN מותקן פנימית בלוח, ומתאים כשחשוב סידור פנימי ואינטגרציה למספר נקודות מדידה.

הבחירה בין השניים תלויה בשימוש. פאנל מתאים כשחשוב שהמפעיל יראה את המתח מהר. DIN מתאים כשהדגש הוא על אינטגרציה, על סידור פנימי מסודר או על ריכוז מספר נקודות מדידה. בלוחות שבהם יש רכיבי פיקוד ובקרה רגישים, ניטור מתח רציף יכול לחסוך זמן השבתה באיתור נפילות רגעיות.

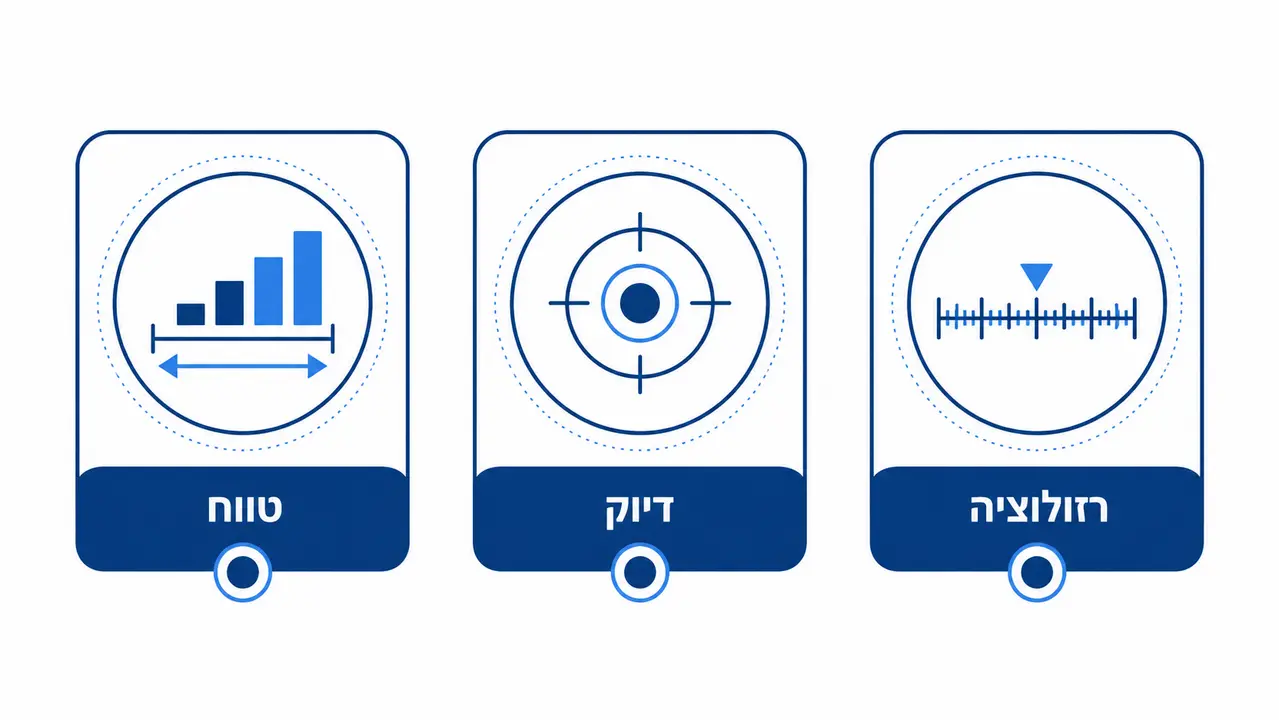

איך בוחרים לפי טווח, דיוק ורזולוציה?

הבחירה נעשית לפי השימוש, לא לפי המכשיר המדויק ביותר. הטווח צריך להתאים למתח בפועל עם מרווח בטיחות. הדיוק חשוב ביחס לקריטיות המדידה, ולעיתים יציבות הקריאה חשובה יותר מהדיוק המוחלט. הרזולוציה קובעת אם אפשר לזהות סטיות אמיתיות, והיא חשובה במיוחד ב-24VDC ובמעגלי בקרה.

שתי דוגמאות ממחישות את ההבדל. ב-24VDC סטייה של 1 עד 2 וולט יכולה להסביר נפילת ממסרים או ריסט של בקרים, ולכן רזולוציה טובה עוזרת. ברשת AC לעומת זאת התאמה סביבתית ובטיחות חשובות לרוב יותר מספרה נוספת בתצוגה. כשבוחרים מכשיר למדידת מתח חשמלי, מתחילים מהשאלה מה מודדים ובאיזו סביבה.

איך בוחרים לפי טווח, דיוק ורזולוציה?

אילו מאפייני בטיחות לבדוק לפני רכישת voltmeter?

צ'ק-ליסט הרכישה מתחיל באיכות הפרובים והבידוד – אלה מתבלים ראשונים ומהווים מקור לתקלות ולסיכון. ממשיך בהתאמה לסביבה תעשייתית עם רעש וקפיצות מתח. כולל הגנות פנימיות ועמידות כללית. ומסתיים בשאלת התחזוקה, השירות והכיול במידת הצורך. חשיבות האמינות והכיול במדידות מודגמת גם במסמך הרשות להסמכת מעבדות.

הערה מהשטח – הרבה תקלות נראות כמו ספק חלש, אבל בפועל מדובר במגע רופף, בפרוב שחוק או במדידה בטווח לא נכון. לפני שמאשימים את המכשיר או את הספק, כדאי לוודא שהמדידה עצמה אמינה. מד מתח תעשייתי איכותי חוסך את הספק הזה כי הוא מותקן קבוע ובנקודה ידועה.

מה ההבדל בין מדידה ישירה למדידה דרך בידוד?

לפעמים לא מודדים ישירות. במתחים או זרמים גבוהים, או כשצריך להעביר אות לבקרה, משתמשים ברכיב התאמה או בידוד שמפריד בין מעגל המדידה למעגל הכוח. זה מקטין סיכון, מקטין את השפעת הרעש, ומתאים את האות לסביבת הבקרה.

כשצריך ניטור רציף והעברה לבקר, נפוצה המרה או בידוד של האות. מד מתח תעשייתי עם יציאה מבודדת מאפשר להעביר את הקריאה למערכת בקרה בלי לחשוף אותה למתח הגבוה, וכך מקבלים גם מדידה וגם הגנה. מדידת מתח בסביבת בקרה היא פעמים רבות מדידה עקיפה מסיבה טובה.

למה המדידה קופצת ליד מנועים וממסרים?

חוסר יציבות בקריאה נובע ממספר גורמים נפוצים. רעש ו-EMI מממירי תדר וממנועים. מגעים לא טובים בהדקים. לולאות הארקה. וטווח מדידה לא מתאים או פרובים לא איכותיים. ברוב המקרים זה לא המכשיר תקול אלא הסביבה מפריעה.

הפתרונות מעשיים. מדידה בנקודות נכונות ולא על כבלים ארוכים חשופים. הידוק הדקים לבדיקת מגע. סידור נכון של ההארקות למניעת לולאות. וקיצור מסלולי המדידה. כשצריך עקביות לאורך זמן, המעבר לתצוגה או לניטור תעשייתי קבוע בלוח פותר את בעיית הקריאה הרגעית שמולטימטר ידני מפספס. מדידת מתח יציבה מתחילה מתכנון נכון של נקודות המדידה.

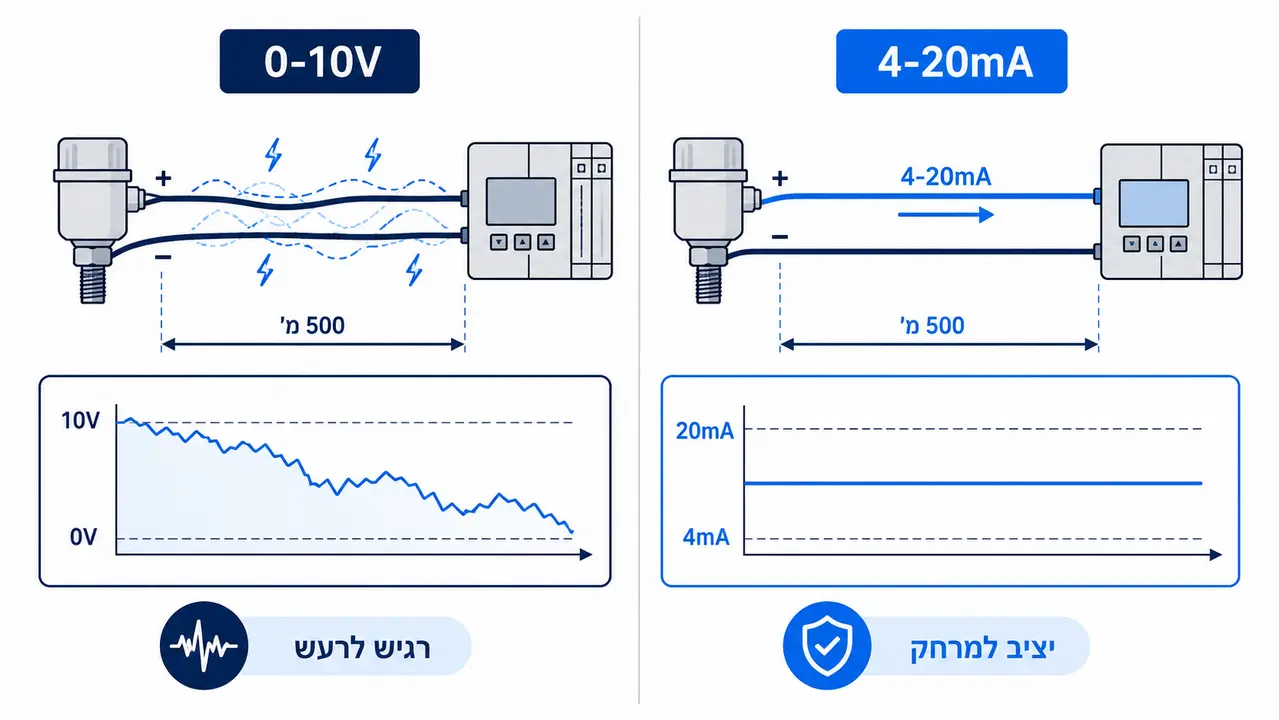

מה עדיף בבקרה – 0 עד 10V או 4-20mA?

שני התקנים נפוצים בהעברת אותות. אות 0-10V פשוט ונפוץ, אבל רגיש יותר לרעש ולמרחק כי כל נפילת מתח על הכבל משנה את הקריאה. אות 4-20mA עמיד יותר לרעש ולמרחקים ארוכים כי הזרם נשמר קבוע לאורך הלולאה בלי קשר להתנגדות הכבל.

הקשר לכוונת הבחירה ברור. אם המטרה היא קריאה יציבה לאורך זמן במרחקים גדולים או בסביבה רועשת, כדאי לשקול פתרון מדידה שמתאים לאות תעשייתי כמו 4-20mA. במרחקים קצרים ובסביבה שקטה 0-10V עונה על הצורך. מד מתח תעשייתי שתומך ביציאה מתאימה משתלב טוב יותר במערכת הבקרה הקיימת.

מה עדיף בבקרה – 0 עד 10V או 4-20mA?

איך מאבחנים תקלות נפוצות בלוח עם מד מתח?

האבחון עובד לפי מסלול. מודדים במקור אצל הספק. מודדים אחרי ההגנות, כלומר אחרי הפיוז או המפסק. מודדים במסוף היציאה מהלוח. מודדים על העומס עצמו – הבקר, הממסר או החיישן. ואז משווים בין מדידה ללא עומס לבין מדידה תחת עומס. במקרים רבים מקור התקלה הוא הספק עצמו, וכדאי להכיר את סוגי הספקי כח הנפוצים בלוחות תעשייה לפני שמחליפים רכיבים.

שלושה מקרים נפוצים עם אבחנה. ספק כוח חלש – המתח נמרח ויורד תחת עומס בכל נקודות המדידה במקביל. מסוף רופף – נפילת מתח מקומית בין שני הדקים סמוכים ששאר המסלול תקין. פיוז או מחבר בעייתי – המתח לפני הרכיב תקין ואחריו נופל משמעותית. שלוש בדיקות פשוטות של מדידת מתח מכוונות ישירות אל הרכיב הפגום.

איזה סוג מכשיר למדידת מתח מתאים לך?

הבחירה תלויה בשאלה אם צריך בדיקה נקודתית בשטח, תצוגה קבועה בלוח, או ניטור משולב. הטבלה הבאה מסכמת את ההתאמה לפי סוג הפתרון.

מולטימטר ידני יישאר בתיק של כל טכנאי, אבל כשהצורך הוא תצוגה קבועה או ניטור, מד מתח תעשייתי הוא הבחירה הנכונה. מכשיר למדידת מתח חשמלי עם יציאת תקשורת פותח אפשרות לתיעוד ולהתראה שמולטימטר לא יכול לספק.

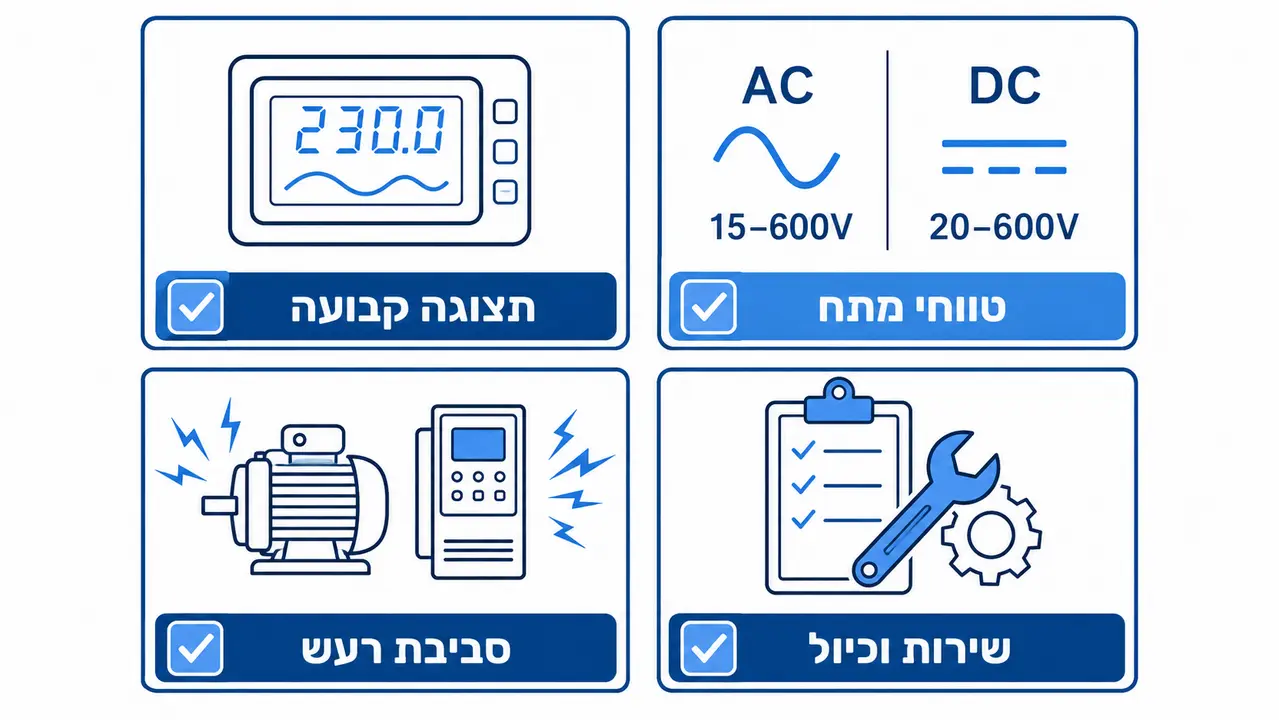

צ'ק-ליסט רכישה מהיר לרכש ולתחזוקה

לפני הזמנה כדאי לענות על מספר שאלות. האם צריך תצוגה רציפה על הלוח או שמספיקה בדיקה נקודתית? מהם טווחי המתח בפועל, AC ו-DC? האם יש סביבת רעש עם מנועים או ממירי תדר? מי המשתמש – טכנאי תחזוקה, מפעיל או חשמלאי, ומה רמת המיומנות? והאם נדרש שירות, תמיכה או כיול תקופתי?

התשובות מובילות ישירות להתאמת הפתרון. אם נדרש סיוע בהתאמת דגם ללוח או לטווחי מתח, מומלץ לפנות לתמיכה טכנית ושירות לקוחות לפני הזמנה. ליווי של הנדסאי אלקטרוניקה בשלב ההתאמה חוסך את רוב טעויות הבחירה שמתגלות רק אחרי ההתקנה. גלעוז אלקטרוניקה מלווה כל פרויקט משלב התכנון ההנדסי ועד ההטמעה בשטח.

צ'ק-ליסט רכישה מהיר לרכש ולתחזוקה

מוצרים נוספים שכדאי להכיר

CT – מתמרי זרם שונים, DC AC עד 200A, ל 4-20mA, 0-10V

לצפייה במוצר

E83 – מתמר זרם עד 50AAC ל 4-20mA, לפס דין

לצפייה במוצר

A82 – מתמר זרם עד 500AAC, ל 4-20mA או 0-10V

לצפייה במוצר

CTS – ממסר זרם, עד 150A AC.

לצפייה במוצר

שאלות נפוצות

בחירת מכשיר למדידת מתח נכונה מתחילה מהבנת היישום – בדיקה נקודתית בשטח מול תצוגה רציפה בלוח. גלעוז אלקטרוניקה מציעה מגוון פתרונות מדידה וניטור זרם ומתח לתעשייה, מלוו בתמיכה טכנית של הנדסאי אלקטרוניקה בהתאמת הדגם לצורך בפועל.
